Détection non destructive par thermographie infrarouge sous carrelage et dalle
Dans le secteur de la restauration et des établissements recevant du public (ERP), le maintien en bon fonctionnement des équipements de chauffage est crucial pour le confort de la clientèle et la continuité d’exploitation. Pour un propriétaire bailleur tel que la SCI Château Fort ou un exploitant de restaurant, observer une baisse de pression permanente sur le manomètre d’une chaudière — obligeant à des remplissages d’eau continus — indique la présence d’une fuite d’eau encastrée sur le circuit de chauffage.
Plutôt que d’engager des démolitions aveugles des sols, la méthode adaptée repose sur l’auscultation par caméra thermique infrarouge (CND). Cette technologie non destructive permet de cartographier l’intégralité du circuit de chauffage en charge, d’analyser le rayonnement thermique au droit des canalisations et d’isoler l’anomalie causée par la fuite d’eau chaude sous la dalle ou le carrelage.
En résuméComment détecter une fuite sur un circuit de chauffage sous sol sans démolition ?ERP SERVICES utilise la thermographie infrarouge haute résolution pour cartographier le rayonnement des canalisations d’eau chaude sous dalle. La fuite d’eau se traduit par un halo thermique diffus autour de la rupture. Ce diagnostic CND permet de marquer l’emplacement exact de la fuite pour qu’un chauffagiste intervienne en ouvrant seulement quelques centimètres carrés de revêtement.
C’est afin de résoudre ce problème de perte de pression récurrente sans détériorer les sols du restaurant La belle époque que l’expertise d’ERP Services a été sollicitée par la SCI Château Fort. Notre mission : ausculter le réseau de chauffage au thermogramme infrarouge, identifier l’origine de la fuite et permettre une réparation ciblée sans arrêt de l’activité commerciale.
Fiche technique du chantier
| Élément | Informations |
| Client / Partenaire | SCI Château Fort (Propriétaire) / Restaurant La belle époque (Exploitant) |
| Secteur | Restauration / Immobilier Commercial & Diagnostic CND |
| Problématique initiale | Baisse de pression constante sur chaudière / Remplissages récurrents du circuit |
| Type de mission | Recherche de fuite non destructive sur réseau de chauffage encastré |
| Technologie principale | Caméra thermique infrarouge haute résolution (FLIR) |
| Zone inspectée | Circuit complet de chauffage, tuyauteries encastrées et radiateurs du restaurant |
| Livrables remis | Rapport de recherche de fuite avec thermogrammes et photos de localisation |
Présentation du projet
Contexte
Le gérant du restaurant La belle époque rencontrait un dysfonctionnement majeur sur son installation thermique : une chute de pression régulière au niveau de la chaudière. Obligé d’injecter de l’eau en permanence dans le réseau pour maintenir les radiateurs en service, l’exploitant a alerté la SCI Château Fort. Ce besoin de réajustement d’eau signalait une fuite continue sur le réseau d’alimentation des radiateurs, encastré sous le sol ou dans les cloisons du bâtiment.
Démolir les dalles ou les carrelages de la salle de restauration au hasard aurait entraîné une fermeture temporaire de l’établissement et des coûts de remise en état élevés. La SCI Château Fort a mandaté ERP Services pour réaliser un diagnostic géophysique et thermique non destructif.
Comment la caméra thermique localise-t-elle une fuite de chauffage sous sol ?
L’auscultation par thermographie infrarouge repose sur la mesure des rayonnements thermiques émis par les structures du bâtiment et les réseaux qu’elles abritent :
- Création d’un contraste thermique (Delta T) : La chaudière est mise en montée en température afin d’injecter de l’eau chaude dans l’ensemble du réseau d’alimentation.
- Visualisation du tracé encastré : La caméra thermique permet d’observer la diffusion de chaleur à travers le chape ou le carrelage et d’en déduire le tracé des canalisations encastrées.
- Identification du halo de fuite : Lorsqu’une canalisation est percée, l’eau chaude s’échappe et imprègne la dalle environnante. Au lieu de voir une ligne de chaleur nette correspondant au tuyau, l’opérateur observe une anomalie thermique sous la forme d’une tache diffuse ou d’un halo chaud entourant le point de rupture.
Une anomalie thermique localisée au droit d’un raccordement encastré
L’auscultation thermique méthodique de la salle de restaurant et des locaux annexes a permis d’identifier le secteur défaillant :
- Balayage de la distribution principale : Le cheminement depuis la chaudière jusqu me aux clarinettes et réseaux secondaires ne présentait aucune perte de fluide apparente.
- Détection de la résurgence au pied d’un radiateur : Lors de l’examen des piquages encastrés, la caméra FLIR a mis en évidence une concentration thermique anormale sous le revêtement de sol, localisée au droit de la jonction d’alimentation d’un radiateur.

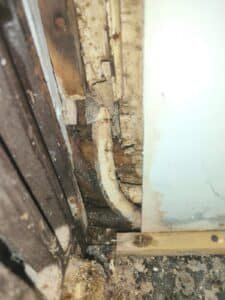

- Marquage de la zone d’intervention : L’épicentre de l’infiltration a été matérialisé au sol à la peinture éphémère. Ce repérage a permis au chauffagiste de la SCI Château Fort d’effectuer une ouverture ciblée du carrelage restreinte à la zone défectueuse pour remplacer le raccord corrodé.
Quels étaient les enjeux pour la SCI Château Fort et le restaurant ?
L’opération ciblée menée au sein de l’établissement répondait à des priorités d’exploitation et de préservation du bâti :
- Localisation ciblée de la fuite : Identifier le point de rupture de la conduite pour limiter l’ouverture du sol à une emprise restreinte.
- Absence de démolition préalable (CND) : Réaliser la recherche de fuite sans altérer les revêtements ni la chape de la salle de restaurant.
- Continuité d’exploitation : Permettre au restaurant de poursuivre son activité pendant la phase de diagnostic.
- Préservation des équipements : Stopper les réapprovisionnements d’eau incessants qui apportent du calcaire et de l’oxygène, évitant l’entartrage et la corrosion de la chaudière.
Méthodologie mise en œuvre
Phase 1 : Mise en chauffe et contrôle visuel des équipements
Notre technicien a démarré la mission par la préparation du réseau :
- Contrôle de la chaudière et de la pression : Constat de la chute de pression et remise sous eau du circuit.
- Montée en température : Activation du chauffage pour créer l’écart thermique nécessaire entre les conduites d’eau chaude et le sol.
- Inspection des organes apparents : Contrôle visuel des vannes, tés de réglage et robinets thermostatiques des radiateurs du restaurant.
Phase 2 : Auscultation par thermographie infrarouge
- Balayage thermique du circuit : Analyse à la caméra FLIR du parcours des canalisations depuis la chaudière vers l’ensemble des émetteurs.
- Recherche des anomalies de rayonnement : Inspection des zones de diffusion thermique anormale sous dallage.
- Contrôle des liaisons encastrées : Auscultation des piquages et pieds de radiateurs.
Phase 3 : Identification et marquage de la fuite
- Délimitation de l’épicentre : Confirmation du point de fuite sur le raccord encastré du radiateur.
- Marquage physique au sol : Traçage au sol de la zone à défaire pour guider le chauffagiste.
Les moyens et matériels mobilisés
Les moyens humains
- 1 technicien spécialiste en recherche de fuite non destructive et diagnostic thermique des bâtiments.
Les matériels utilisés
- Caméra thermique infrarouge (FLIR) : Équipement haute sensibilité permettant de mesurer les nuances de température en surface des matériaux.
- Manomètre de précision : Contrôle de la stabilité de pression et mesure du taux de perte du circuit fermé.
Résultats obtenus
L’intervention d’ERP Services apporte à la SCI Château Fort des éléments de diagnostic utiles :
- Fuite identifiée : L’origine de la perte de pression sur la chaudière a été localisée sous le sol au droit du raccord d’un radiateur.
- Intégrité des sols préservée : Aucune démolition de carrelage n’a été réalisée pour établir le diagnostic.
- Intervention du chauffagiste facilitée : L’entreprise de plomberie a pu traiter la fuite en ouvrant uniquement la zone marquée.
- Pression stabilisée : Le réseau de chauffage a été remis en service à sa pression nominale après le remplacement de la pièce défectueuse.
Les livrables remis à la SCI Château Fort
- Rapport de recherche de fuite comprenant les photographies réelles, les thermogrammes infrarouges étalonnés montrant le halo de fuite et les constatations techniques.
Les bénéfices pour le client (SCI Château Fort & Restaurant)
- Économie sur les travaux : Évitement de démolitions lourdes et de la réfection complète du carrelage de la salle.
- Maintien de l’activité commerciale : La recherche de fuite s’est déroulée sans gêne pour la clientèle et sans fermeture de l’établissement.
- Protection du matériel : L’arrêt des ajouts d’eau permanents protège la chaudière et les radiateurs contre l’embouage et l’entartrage.
FAQ
Comment la caméra thermique parvient-elle à voir une fuite de chauffage sous le sol ?
L’eau chaude circulant dans le réseau de chauffage émet un rayonnement infrarouge qui se propage à travers la chape et le revêtement de sol. En cas de fuite, l’eau chaude s’accumule dans le sous-sol autour de la conduite. Cela crée une tache thermique ou un halo de chaleur diffus distinct du tracé linéaire d’un tuyau étanche, permettant d’en repérer l’emplacement.
Faut-il obligatoirement allumer le chauffage avant votre intervention ?
Oui. Pour que la thermographie infrarouge soit efficace, il est nécessaire de créer un écart de température suffisant entre le fluide circulant et le sol ambiant. Il est recommandé de mettre le chauffage en marche quelques heures avant l’arrivée du technicien.
Que se passe-t-il si la fuite concerne une canalisation d’eau froide ou d’assainissement ?
Si la fuite ne concerne pas un réseau d’eau chaude (chauffage ou ECS), ERP Services met en œuvre d’autres technologies non destructives complémentaires : la détection par gaz traceur (injection d’un mélange hydrogène/azote), l’écoute électroacoustique ou l’inspection vidéo par caméra endoscopique.
Sous quel délai le rapport de recherche de fuite est-il transmis à la SCI Château Fort ?
Le marquage de la zone fuitée et les explications verbales sont donnés au gérant ou au propriétaire directement sur place le jour même. Le rapport de synthèse officiel, accompagné des clichés thermographiques annotés et recevable par les compagnies d’assurances, est délivré sous 24 à 48 heures.
