Détection de réseaux

La détection des réseaux enterrés, en vue de leur cartographie, est l’une des toutes premières opérations à réaliser avant de commencer des travaux publics. Il est donc important de réaliser des investigations approfondies afin de déterminer la position exacte des réseaux souterrains. Grâce à notre matériel technique, nous saurons géoréférencer vos réseaux. On vous explique tout ce qu’il y a à savoir sur ce sujet.



Pourquoi effectuer une détection de réseaux ?



La détection de réseaux en classe A s’effectue en amont de tout projet sur l’espace public ou privé. Cette opération doit être réalisée avant le démarrage effectif des travaux (inspection canalisation etc.). Les réseaux peuvent en effet être ensevelis ou câblés dans le sol de la zone où vous devez effectuer ces travaux. Il faut donc réaliser des investigations et un géoréférencement afin de pouvoir localiser précisément chaque réseau. Un accident peut donc se produire rapidement. Par exemple, une pelleteuse peut accidentellement endommager des câbles électriques souterrains sous tension, une canalisation, une conduite de chauffage ou une tuyauterie à une faible profondeur.

Ces dommages peuvent entraîner de graves conséquences comme des risques d’électrocution (haute tension ou basse tension), des explosions de conduites appartenant à GRDF ou GRT ou des échappements de produits toxiques. La sécurité du chantier est ainsi compromise et constitue un danger pour la santé des ouvriers qui y travaillent, ou des personnes qui habitent à proximité.

Le coût de réparation de ces ouvrages est également exorbitant, car il peut rapidement atteindre des milliers d’euros. Cela pourrait retarder, voire empêcher la réalisation de votre projet. Pour éviter ce genre de problèmes, il est donc indispensable d’avoir une bonne connaissance de l’état d’occupation du sous-sol avant de débuter des travaux. Au sein de notre entreprise possédant une certification professionnelle dans ce domaine, nous détectons, localisons et répertorions avec une grande précision chaque réseau et câblé dans le terrain où vous allez réaliser des travaux.



Quels réseaux doivent être détectés ?



Les réseaux sensibles sont ceux qui présentent un risque majeur pour la sécurité des biens et des personnes sur le chantier lorsque survient un dommage. On retrouve parmi ceux-ci :

  • Le gaz ;
  • L’électricité ;
  • Les passages ferroviaires ;
  • Les réseaux tramway ;
  • Le froid et la chaleur (fluide caloporteur ou frigorigène, vapeur, etc.) ;
  • Les matières inflammables ou dangereuses (les produits chimiques à l’état gazeux ou liquide par exemple).

Les réseaux non sensibles comprennent quant à eux les eaux pluviales, l’assainissement, les télécommunications, et les fibres optiques. Ces réseaux présentent un risque important pour la vie économique.



Comment se fait la détection de réseaux ?



L’opération de détection va permettre de localiser toutes les données du réseau enterrés de la zone où vous allez réaliser des travaux et d’en faire une cartographie. Pour réaliser cette opération, nous utilisons différentes techniques chez ERP-SERVICES. La première est la détection électromagnétique par injection d’une fréquence khz avec un générateur (signal à suivre) et la radiodetection. Les détecteurs utilisent cette méthode pour détecter :


  • Les câbles électriques, ou ceux des réseaux télécoms, en cuivre ;
  • Les canalisations métalliques (acier ou fonte) ;
  • Les réseaux d’assainissement ;
  • Les fibres optiques munies d’un fil conducteur de type plynox ;
  • Les fourreaux de réservation ;
  • Les branchements comme l’électricité, etc.

L’utilisation de cette méthode par les détecteurs consiste à envoyer une fréquence khz avec un générateur qui se propage dans les réseaux enterrés ou câblés constitués de câbles électriques sous tension et de canalisations métalliques sous forme d’un signal à suivre sur de nombreux mètres linéaires.

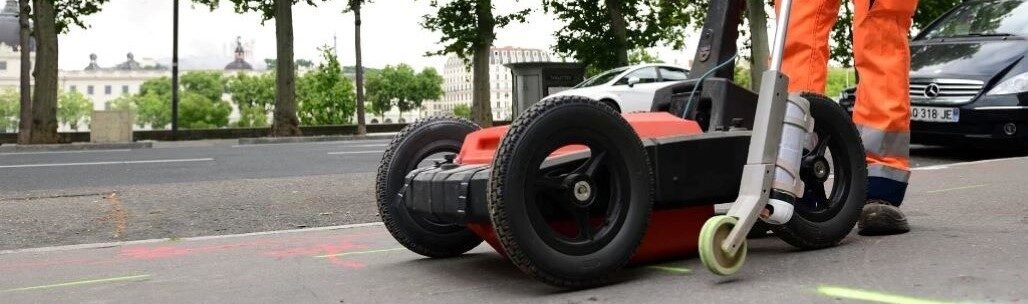

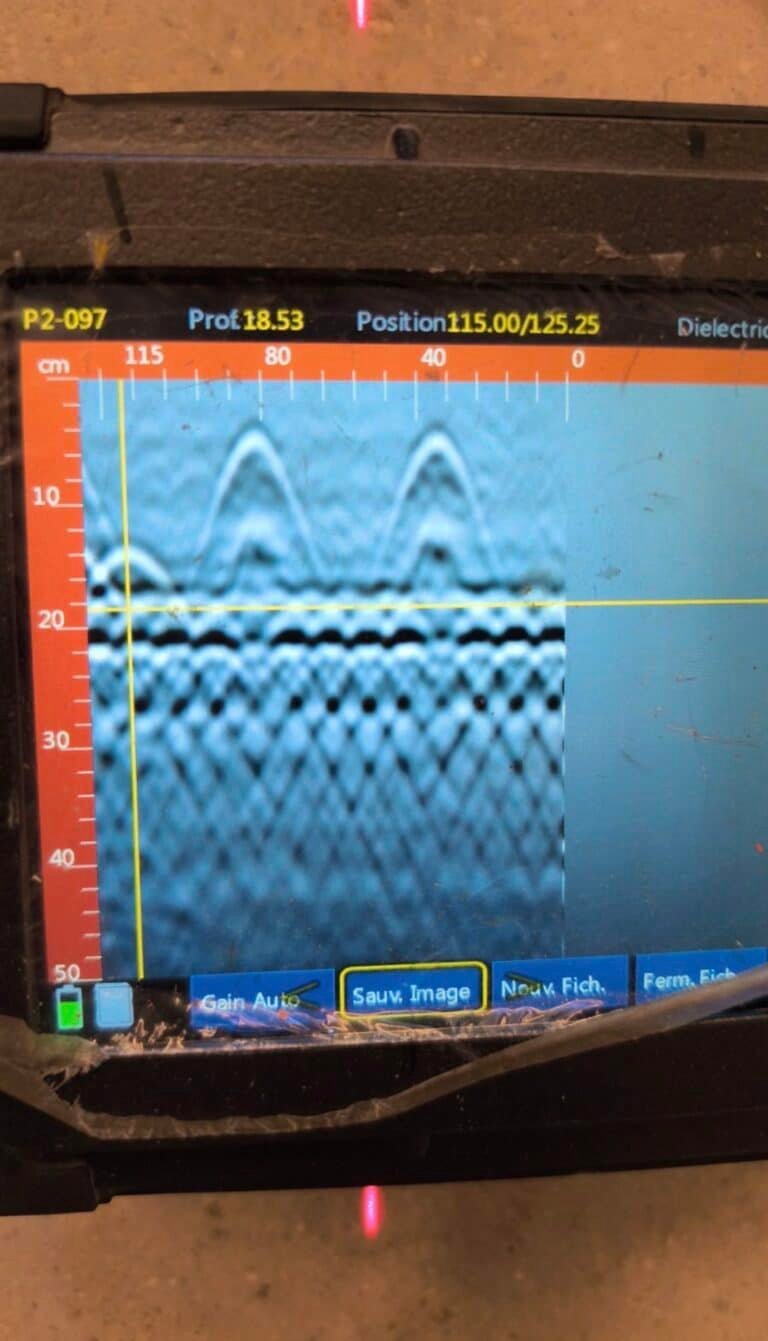

La détection par géoradar ou radiodétection est une technique complémentaire à la méthode précédente. Également appelé radar de terrain, le détecteur utilise des techniques pour le positionnement des réseaux enterrés dont l’emplacement est difficile. Son utilisation consiste à la réflexion et de la propagation d’un signal composé d’ondes électromagnétiques pour déterminer la position et la profondeur des réseaux enterrés et permet donc leur géoréférencement. Pour réaliser le positionnement  de votre réseau, quel qu’il soit (assainissement, électricité, AEP, eau pluviale, la fibre optique, télécommunication…), faites donc confiance à votre expert, une entreprise avec une certification officielle.

En bref

Qu’est-ce que la détection de réseaux ?


La détection de réseaux permet de localiser l’ensemble des données de réseaux enterrés existants en classe A : éclairage, électricité, assainissement, eau pluviale, télécoms, fibre optique, chauffage, et cela quel que soit le type de matériau (PVC, PEHD, ACIER, FONTE, etc.) en classe A (40 cm de précision pour les réseaux rigides et 50 cm de précision pour les réseaux flexibles).

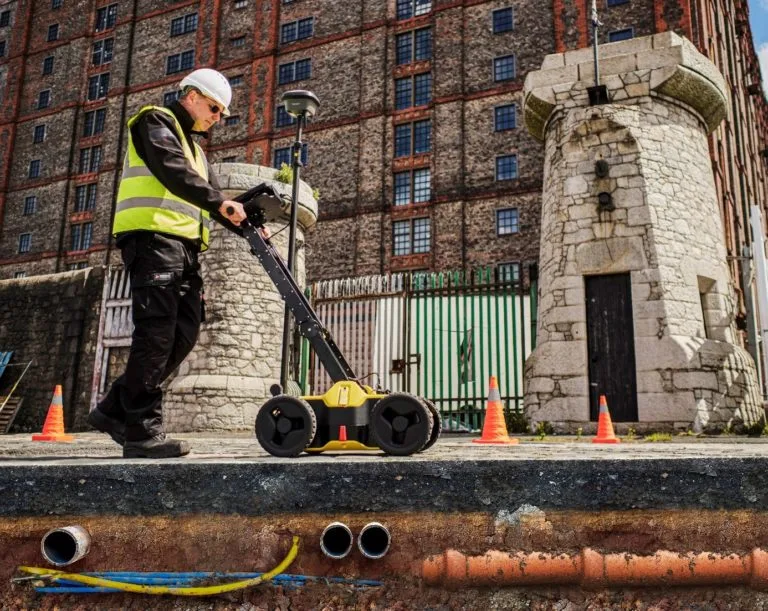

Détection de réseaux- ERP SERVICES   Matériel utilisé lors du repérage de réseaux – votre expert !

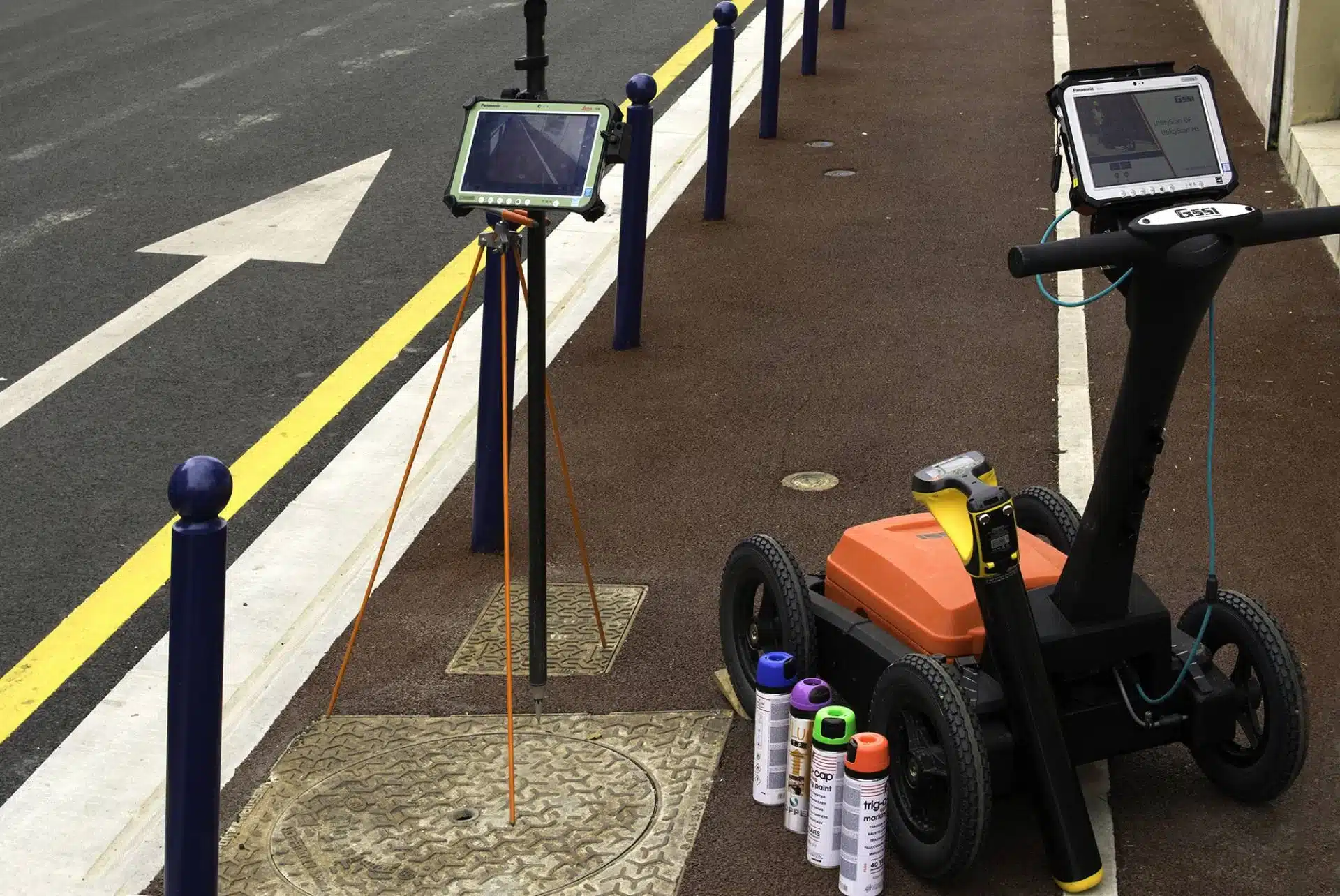

De quel matériel avons-nous besoin pour réaliser une détection de réseaux ?

Le détecteur détecte chaque réseau avec précision avec deux outils qui sont :
  • Le détecteur électromagnétique qui permet de détecter l’ensemble des réseaux passagers, le leica (en général, l’éclairage, l’électricité et les réseaux télécoms) sur plusieurs fréquences ;

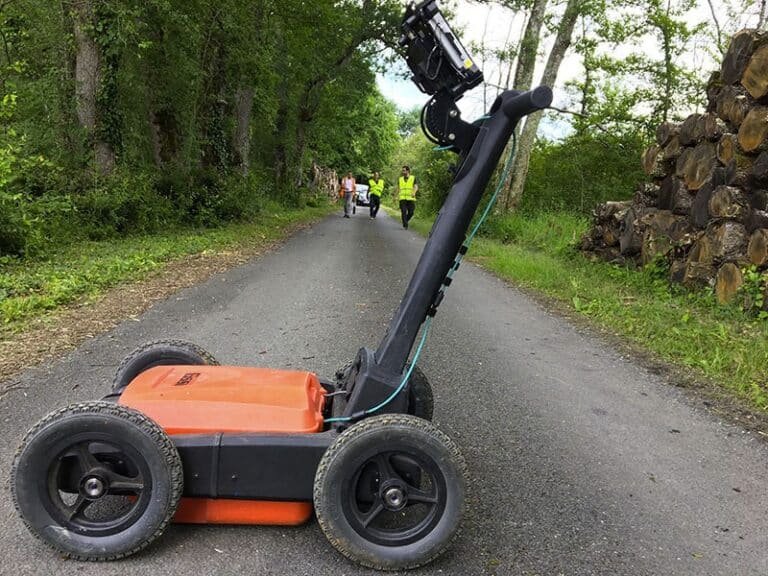

  • Le géoradar, ou radar géophysique, qui permet de détecter l’ensemble des réseaux non-conducteurs (en général, les conduites de GRDF, l’eau potable, l’eau pluviale et l’assainissement).


Dans quels cas procéder à une détection de réseaux ?

La détection de réseaux est utile lorsque l’on souhaite :

  • Matérialiser avec précision ses réseaux enterrés sur plusieurs fréquences ;
  • Connaître des dimensions et emplacements ;
  • Sécuriser son chantier, ses biens, etc.

es dans le cadre :

  • De l’exploitation d’un bâtiment ou d’un réseau ;
  • D’un projet ;
  • De travaux ;
  • D’une optimisation de la gestion technique et financière de son réseau.

Quels avantages y a-t-il à réaliser une détection de réseaux ?



La localisation de réseaux permet :

  • La mise à jour de la localisation des réseaux ;

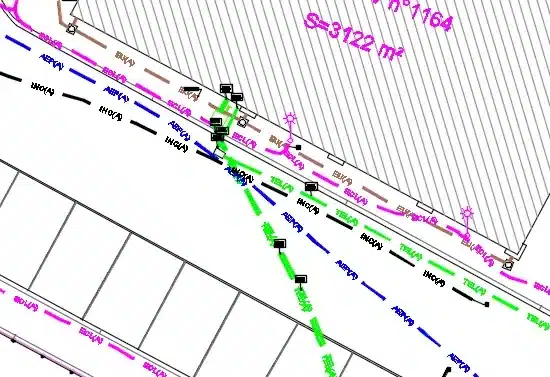

  • L’enrichissement et la mise à jour de la cartographie des chantiers via un GPS topographique ;
  • La limitation des accidents ;
  • La classification des réseaux.

Investigations complémentaires

Détection et géoréférencement des réseaux en classe A.

Détection cavités souterraines

Besoin de détecter vos cavités souterraines ?

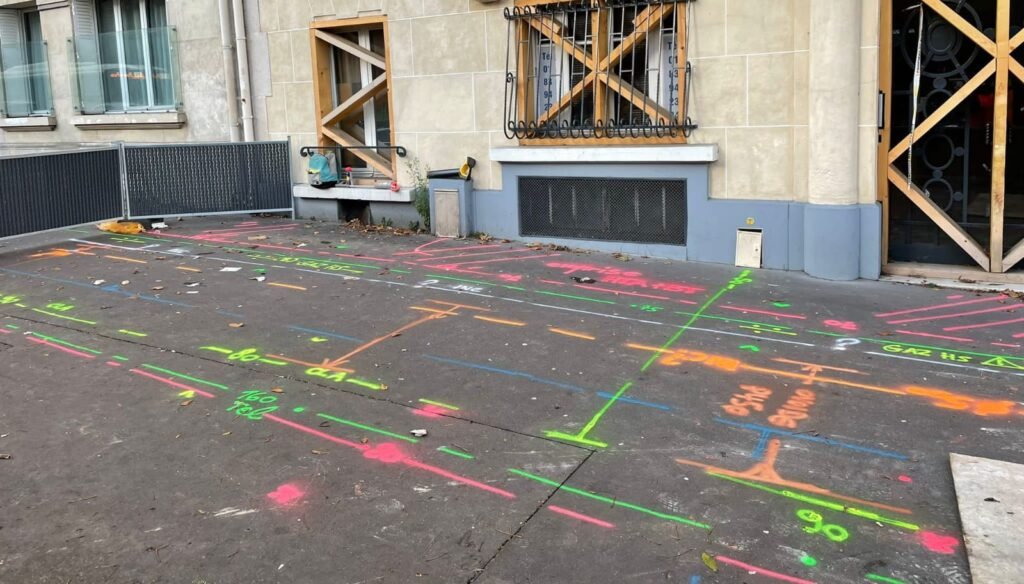

Marquage-piquetage

Besoin de sécuriser votre chantier et éviter des casses de réseaux ?

Détection de cuves

Besoin de localiser une cuve afin de sécuriser votre projet/chantier ?

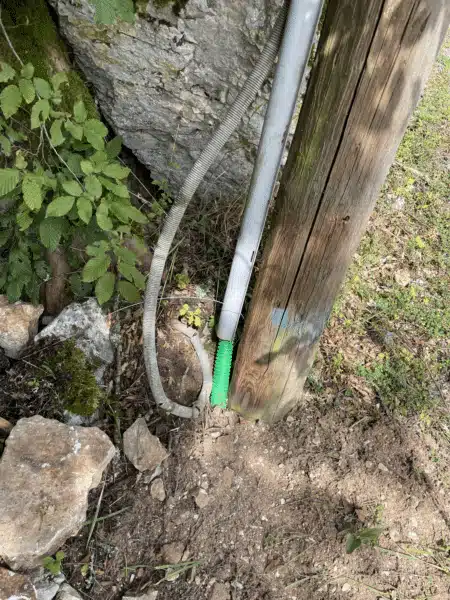

Localisation de foureaux vides
