MARQUAGE PIQUETAGE

Parfois confondu au « tracé au sol », le marquage-piquetage désigne un ensemble de manœuvres à mettre en œuvre avant le commencement des travaux et ou projet de travaux  sur un chantier. Cette activité obligatoire et correspondant à la matérialisation au sol des réseaux souterrains s’inscrit dans une démarche de sécurité et la gestion du site. Sa pratique doit être confiée à des prestataires qualifiés et ayant bénéficiés d’une solide formation afin que le rendu soit parfait. Découvrez plus de détails ci-dessous avec ERP-SERVICES qui est une de vos entreprises de travaux qui assure le mieux la responsabilité et les techniques de votre projet tout en vous apportant une aide rapide dans vos réalisations.

Comment est réalisée une intervention de marquage-piquetage ?

La réalisation du marquage-piquetage doit tenir compte des obligations réglementaires de l’article R554-27 du Code de l’Environnement. C’est une intervention obligatoire jusqu’à 2 mètres au-delà de l’emprise des ouvrages. En fonction de la nature du circuit, l’entreprise responsable de la prestation doit utiliser la couleur adéquate.

Ainsi, nous allons procéder en nous appuyant sur les meilleures informations cartographiques des concessionnaires puis vérifier la concordance entre les récépissés des DT (Déclaration de Travaux) et les résultats des cadres des investigations complémentaires. Chez nous, nos techniques tiennent compte également de la réponse des concessionnaires via la fourniture des plans de DICT (Déclaration d’Intention de Commencement de Travaux) et leur lecture. Ces informations nous permettent d’analyser tout écart et de le soumettre au responsable de projet pour validation. Nous prenons vos buts au sérieux.

Afin d’accomplir le marquage-piquetage, nous réalisons un point avec l’exécutant ou le chef de chantier par rapport aux cadres de DICT en localisation A s’il souhaite un report ou une localisation pour vérification de l’exactitude de la classe de précision A (<40 cm pour un réseau rigide et <50cm pour un circuit flexible). Assurer ces classifications sont pour nous des enjeux nécessaires afin que l’opération se déroule selon la norme.

Les exploitants doivent être vigilants lorsqu’ils comptent télégarger des plans, en particulier dans des environnements où la présence d’amiante est une préoccupation. La manipulation sécurisée de ces documents singuliers est essentielle pour assurer la sécurité sur le lieu de travail.

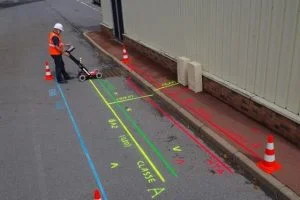

Nous allons procéder en détectant les réseaux et les points singuliers (organes volumineux ou sensibles, changements de direction…). Cette matérialisation est réalisée avec un tracé spécifique et renforcé des points. Nous renseignons dans notre compte rendu de marquage-piquetage :

  • Les réseaux détectés ;
  • Des photos sur site avec le tracé des canalisations ;
  • Des commentaires permettant d’apporter aux responsables du projet des renseignements plus précis sur certaines zones et augmentant ainsi la sécurité sur l’espace de travail ;
  • Les caractéristiques des tronçons (profondeur, catégorie de position, parties singulières).

La position du tronçon et les caractéristiques des ouvrages permettent de signaler le contour de ceux-ci. Un marquage-piquetage doit être ensuite entretenu sur le site pendant la phase d’activités par l’équipe de VRD / construction, il s’agit d’un outil de prévention à part entière.

Le marquage par nos équipes peut être réalisé avec :

  • De la bombe d’une durée de 12 mois (permanente) ;
  • De la bombe d’une durée de 2 mois (temporaire) ;
  • De la craie (effaçable très rapidement).

Qui réalise le marquage-piquetage ?

L’exécution du marquage-piquetage est parfois confiée aux exécutants des œuvres ou à l’exploitant de réseau. Pour plus de transparence, il est recommandé d’opter pour une entreprise professionnelle certifiée en investigation et géoréférencement comme nous. Nous intervenons avec notre équipe de professionnels qualifiés sur vos chantiers en France.

ERP-SERVICES vous offre des solutions et des réponses innovantes et adaptées à votre besoin et au budget disponible en fonction de l’opération. Nous disposons également des accréditations requises pour travailler dans les espaces confinés et à proximité des réseaux sensibles et réseaux existants (formation CATEC et AIPR). Pour l’exécution de nos différentes missions, dont le marquage-piquetage (airp), nous collaborons avec des partenaires de confiance. Nos équipements de pointe nous permettent de vous garantir un marquage le plus exact, quelle que soit la nature des infrastructures souterraines. Faites confiance à notre équipe pour une prise en charge professionnelle dans la lecture de votre but et une sécurisation optimale de votre zone d’ouvrages confiée à un exécutant ou un exploitant ayant obtenu l’autorisation d’intervention. Assurer ces prestations sont pour nous des enjeux nécessaires de responsabilité afin de répondre à vos besoins.

Si vous vous sentez concerné par la cause humanitaire, ERP-SERVICES partage aussi les mêmes convictions avec ses techniques. Nous sommes engagés dans le développement local et le respect de l’environnement dans vos opérations.

Quel budget prévoir pour cette prestation ?

Nous vous proposons un devis gratuit pour tout objectif soumis. Cela vous permet d’avoir l’ensemble des détails possibles sur les frais à prévoir pour l’exécution de votre objectif.

Quel intérêt dans le domaine de la détection de réseaux ?



La détection de réseaux enterrés joue un rôle crucial dans les opérations de construction et  d’aménagement urbain. Les technologies d’investigation modernes permettent une localisation précise des réseaux, minimisant ainsi les risques de dommages coûteux. Grâce à des procédures avancées de géoréférencement, nos géomètres professionnels peuvent réaliser des investigations précises et non invasives pour la cartographie avec justesse l’emplacement des réseaux d’assainissement souterrains. Cette approche garantit une planification plus sûre et efficace, tout en préservant l’intégrité des infrastructures existantes lors de nouveaux buts. La détection de réseaux enterrés devient ainsi une étape indispensable pour assurer le succès du chantier tout en évitant les perturbations inutiles.

En bref...

Qu’est-ce que le marquage piquetage ?

Le marquage-piquetage, c’est la localisation et le marquage des réseaux sous terre. Nous pouvons le réaliser selon les normes aipr.

Nous utilisons le marquage-piquetage pour éviter les accidents lors de l’emprise des  travaux ou chantiers à proximité des infrastructures souterraines en fonction du code de réglementation.

La réglementation anti-endommagement DT-DICT rend ce marquage obligatoire avant chaque début de travaux proche de réseaux.

Pour en savoir plus, contactez-nous !

Formulaire DT-DICT

Quel matériel utilisons-nous pour votre projet/chantier ?

Pour la bonne réalisation d’un marquage-piquetage, nous utilisons divers matériels en suivant la réglementation :

  • Le matériel de détection, que nous utilisons afin de connaître les positions en x, y et z (détecteur électromagnétique et géoradar, clous) ;
  • Des bombes de couleurs, que nous utilisons pour signaler la nature de l’ouvrage détecté, sa position et sa profondeur. La nature de chaque ouvrage est identifiée par un coloris bien précis et établi dans la norme NF P 98-332.

Quels avantages y a-t-il à réaliser cette prestation ?

Le marquage au sol des réseaux sous terre est obligatoire, mais il apporte surtout de nombreux avantages, comme :

  • Matérialiser exactement leur position ;
  • Resserrer l’exactitude de l’emplacement de l’étude de type C ou B ;
  • Sécuriser la zone d’activité, les biens et les personnes et faire de la prévention ;
  • Obtenir la catégorie A pour la position et la gestion des concessionnaires.

Nous vous proposons un devis gratuit que vous pouvez télécharger, pour tout objectif soumis. Cela vous permet d’avoir l’ensemble des détails possibles sur les frais à prévoir pour l’exécution de votre projet de travaux. On s’engage à vous donnez une réponse fiable suite à votre demande.

En conclusion, cela témoigne d’un savoir-faire notable et d’une détermination constante. Chaque aspect de cette performance reflète une attention particulière aux détails, pour des résultats optimaux. Au-delà des attentes, cette prestation confirme le professionnalisme de nos experts.
