Étude de cas : Diagnostic endoscopique CND, passage de caméra sur réseau Ø110 à Ø150 et localisation hertzienne du point de rupture (Seine-Saint-Denis)
Dans les projets de rénovation du bâtiment, de réhabilitation immobilière ou d’intervention d’urgence, l’apparition d’un affaissement de sol, d’infiltrations récurrentes ou de blocages répétés exige une solution radicale : localiser la canalisation cassée avant d’ouvrir le sol. Pour une entreprise du bâtiment telle que la SARL DAVID 55, engager le remplacement d’un réseau enterré sans connaître l’emplacement exact de la cassure expose à des démolitions à aveugle, des ouvertures de dalles extrêmement coûteuses et des surcoûts majeurs. Sur des conduites d’Eaux Usées (EU) ou d’évacuation unitaire de diamètre Ø110 à Ø150 mm, l’inspection télévisée (ITV) par caméra vidéo poussée couplée à une sonde émettrice haute fréquence (512 Hz) est la seule technologie permettant d’isoler le point de rupture et de matérialiser en surface la zone exacte d’excavation à effectuer, au centimètre près.
C’est afin de stopper les désordres et de repérer avec précision la zone de rupture sur un réseau enterré (diamètre Ø110 à Ø150) d’un site géré par la SARL DAVID 55 à Montreuil (93), en Seine-Saint-Denis, que l’expertise d’ERP Services a été sollicitée. Notre mission : réaliser la recherche de casse par diagnostic vidéo endoscopique, repérer le point de rupture exacte et matérialiser en surface l’emplacement et la profondeur (Z) de la zone à ouvrir pour limiter le chantier de démolition au strict nécessaire.
Fiche technique du chantier
Présentation du projet
Contexte
Sur un chantier de rénovation sous la responsabilité de la SARL DAVID 55 à Montreuil, un dysfonctionnement majeur sur le réseau d’évacuation principal (conduite de diamètre Ø110 à Ø150 mm) entraînait des stagnations d’eau et des désordres structurels au sol. L’enjeu prioritaire n’était pas seulement de vérifier le conduit, mais de savoir où démolir le sol avec exactitude sans dégrader le reste des ouvrages. Le manque de plans historiques ne permettait ni de déterminer la position de la canalisation ni l’origine du blocage.
ERP Services a mobilisé une unité de diagnostic télévisé d’assainissement et de détection hertzienne. L’objectif était d’introduire une caméra de poussée haute définition dans le tuyau, de repérer visuellement la zone de casse, de capter le signal hertzien émis par la tête de caméra au droit du choc et d’indiquer l’emplacement exact et la profondeur (Z) du point de défaillance afin d’orienter l’ouverture du sol par les équipes de la SARL DAVID 55.
Qu’est-ce qu’un marquage-piquetage réglementaire en Classe A ?
Le marquage-piquetage réglementaire est une obligation légale stricte régie par le décret anti-endommagement (DT-DICT). Cette procédure impose de matérialiser directement sur la surface du sol la trajectoire exacte et la nature des ouvrages souterrains situés dans la zone de chantier avant d’engager des travaux de terrassement ou de réparation.
Le marquage s’appuie sur la codification couleur universelle officielle définie par la norme NF P 98-332 :
Le marron est la couleur réglementaire obligatoirement dédiée aux réseaux d’assainissement (Eaux Usées EU, Eaux Vannes EV et Eaux Pluviales EP).
Le rouge identifie les réseaux d’électricité (Basse et Haute Tension) et d’éclairage.
Le jaune matérialise les conduites de gaz et combustibles.
Le bleu est réservé aux réseaux d’eau potable sous pression.
Le vert est dédié aux télécommunications et câbles vidéo.
Ce piquetage est exécuté par un opérateur certifié AIPR à la suite d’une campagne de détection, attestant du reclassement de l’anomalie en Classe A (précision géométrique inférieure à 40 cm). La mission se clôture par la signature d’un procès-verbal de marquage-piquetage contradictoire.
Quels étaient les enjeux du chantier pour la SARL DAVID 55 ?
L’opération menée à Montreuil répondait à des exigences ciblées d’évitement de démolition inutile :
Localisation chirurgicale de la casse avant ouverture du sol : Éviter de casser l’intégralité du dallage ou de la chaussée en ciblant au centimètre près l’aplomb de la zone de rupture sur la conduite Ø110/150.
Détermination de la profondeur de garde (Z) : Fournir l’indication altimétrique exacte pour guider le burinage et le terrassement des maçons de la SARL DAVID 55.
Diagnostic structurel normé EN 13508-2 : Éditer un rapport technique d’inspection attestant de l’état global du reste du réseau pour valider qu’aucune autre casse n’impose de trancher plus loin.
Gain de temps et d’efficacité : Permettre la réparation ciblée du tronçon endommagé sans paralyser le planning du chantier de Montreuil ni multiplier les reprises de maçonnerie.
Les contraintes rencontrées
Incertitude sur le diamètre exact (Ø110 à Ø150) : Utiliser une caméra de poussée polyvalente munie de centreurs adaptés pour assurer une visibilité parfaite et un franchissement aisé dans les variations de section.
Zone de casse partiellement obstruée : Passer la caméra jusqu’au point d’impact sans coincer la tête optique dans les débris de tuyau cassé afin d’émettre le signal électromagnétique au cœur de la zone détériorée.
Méthodologie mise en œuvre
Phase 1 : Insertion de la caméra vidéo HD et progression
Notre technicien géomètre-opérateur a commencé l’intervention par le point d’accès disponible :
Étalonnage du système d’inspection : Calibration du compteur métrique (odomètre numérique) et vérification de la sonde émettrice 512 Hz.
Poussée guidée dans la canalisation Ø110/150 : Progression lente avec éclairage LED réglable pour examiner les parois en PVC/grès et repérer l’obstacle.
Phase 2 : Détection visuelle et localisation hertzienne de la casse
Identification visuelle de la rupture : Arrêt de la caméra au niveau de la zone de casse majeure (effondrement de la génératrice supérieure du tuyau avec intrusion de terre).
Balayage de surface au localisateur RD8100 : Activation de la sonde 512 Hz intégrée dans la caméra et recherche du point de crête (peak) en surface à l’aplomb du récepteur pour marquer l’endroit précis où le sol doit être ouvert.
Mesure de la profondeur Z : Calcul altimétrique automatique sur le récepteur indiquant la distance verticale séparant la surface du sol du fil d’eau de la conduite cassée.
Phase 3 : Marquage-piquetage NF P 98-332 et rapport
Marquage couleur normé : Traçage à la peinture éphémère marron de l’aplomb X/Y du point d’impact et inscription de la profondeur (Z) directement sur le sol.
Signature du PV contradictoire : Validation sur site du procès-verbal de marquage en Classe A certifiant l’emplacement de l’excavation.
Les moyens et matériels mobilisés
Les moyens humains
1 technicien géomètre-opérateur certifié AIPR (Niveau Concepteur/Encadrant), expert en localisation de canalisations cassées et détection électromagnétique.
1 dessinateur-projeteur DAO / SIG en bureau d’études chargé du contrôle des vidéos et de la production du rapport d’inspection.
Les matériels utilisés

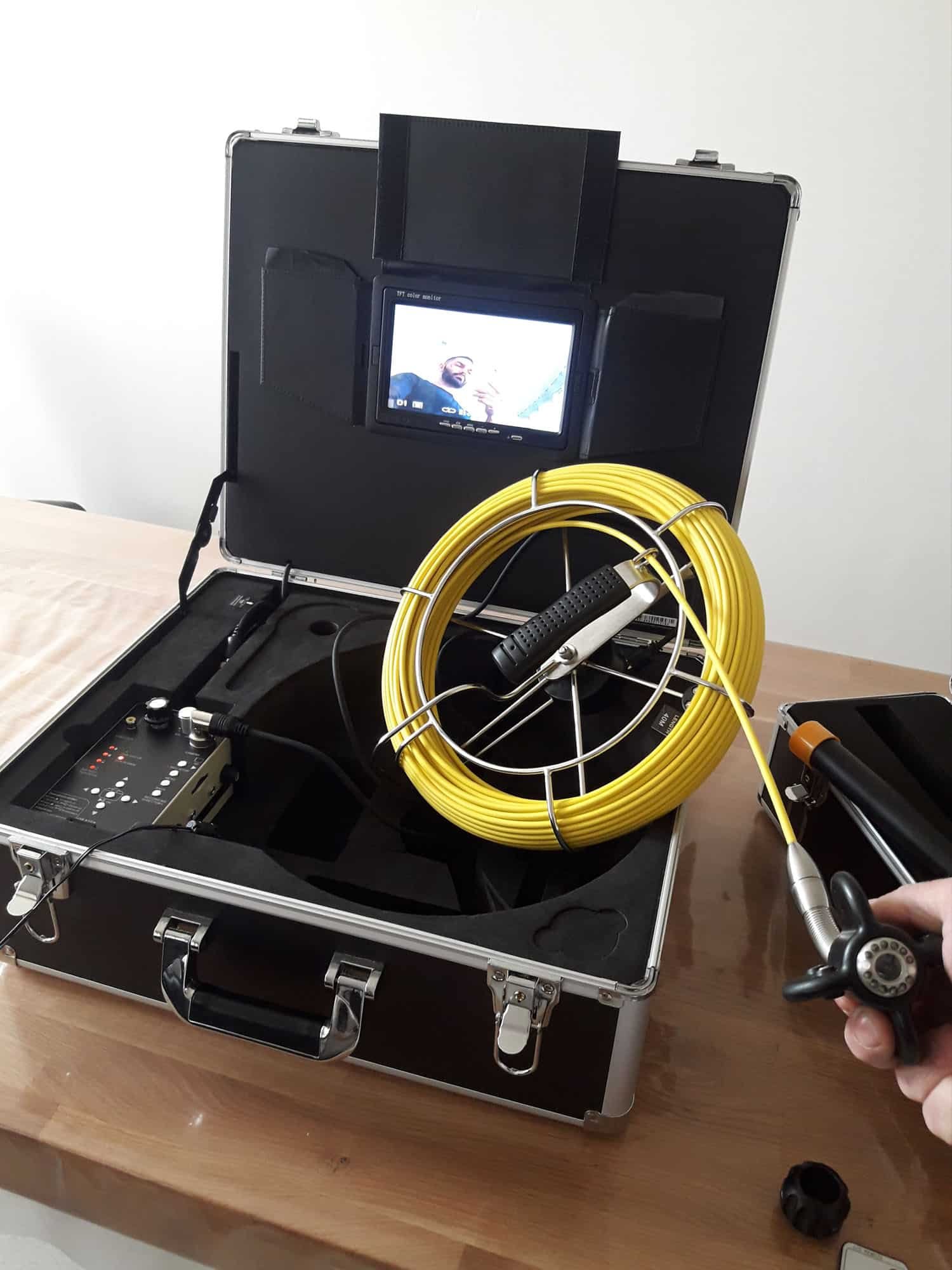

Inspection télévisée (ITV) : Système de caméra de poussée haute définition (IP68) avec tête flexible, odomètre numérique et sonde émettrice 512 Hz.
Localisateur hertzien : Récepteur électromagnétique Radiodetection RD8100 configuré sur la fréquence 512 Hz.
Outillage de marquage : Peintures éphémères de chantier couleur marron conforme à la norme NF P 98-332.
Logiciels : Logiciel d’encodage d’inspection vidéo conforme à la norme européenne EN 13508-2.
Résultats obtenus
L’intervention d’ERP Services apporte à la SARL DAVID 55 une précision absolue pour la résolution du sinistre à Montreuil :
Localisation réussie à 100 % : Repérage du point exact de casse de la conduite en PVC Ø125 mm à 9,80 mètres du point d’accès, évitant de chercher le réseau sur toute sa longueur.
Caractérisation de la rupture : Identification d’une cassure franche avec écrasement du tube sous un passage de charge.
Mesure de la profondeur Z : Indication d’une cote d’enfouissement précise à Z = -0,95 m sous la surface du sol.
Certification Classe A : Positionnement planimétrique de la zone à démolir matérialisé au sol avec une incertitude inférieure à 5 cm.
Les livrables remis à la SARL DAVID 55
Rapport officiel d’inspection télévisée codifié selon la norme européenne EN 13508-2, répertoriant les observations avec fiches photographiques légendées de la casse.
Clé USB contenant le film vidéo HD du passage de la caméra jusqu’à l’obstacle.
Procès-verbal de marquage-piquetage contradictoire certifiant la géolocalisation de la casse à réparer en Classe A.
Les bénéfices pour le client (SARL DAVID 55)
Réduction drastique des coûts d’excavation : Ouverture d’une unique alvéole de terrassement d’environ 1 m² autour du marquage marron au lieu de trancher et démolir tout le dallage ou le sol.
Sécurité de terrassement : Connaissance précise de la profondeur (Z = -0,95 m) permettant aux compagnons d’aborder la zone de casse sans risquer d’endommager d’autres réseaux enterrés adjacents.
Dossier technique d’assurance : Le rapport normé EN 13508-2 et la vidéo HD apportent la preuve formelle de la rupture du réseau pour valider la prise en charge des travaux de réparation ciblés.
Gain de temps considérable : Les équipes de la SARL DAVID 55 connaissent instantanément l’endroit où creuser dès la fin du diagnostic.
FAQ
Comment la sonde 512 Hz permet-elle de géolocaliser une canalisation cassée sous le sol ?
Notre caméra d’inspection embarque une micro-sonde électromagnétique active intégrée à l’objectif vidéo. Lorsqu’elle atteint la zone de casse, le technicien stoppe sa progression. La sonde émet un signal radiofréquence à 512 Hz qui traverse la maçonnerie, la terre et l’enrobé. En surface, le technicien utilise un localisateur RD8100 pour intercepter le signal. L’appareil calcule la crête de puissance (l’aplomb exact X, Y) ainsi que la profondeur de garde (Z) avec une précision de quelques centimètres, indiquant ainsi exactement où ouvrir le sol.
Pourquoi est-il nécessaire d’établir un rapport sous la norme européenne EN 13508-2 ?
La norme EN 13508-2 est la référence européenne officielle pour la codification des anomalies dans les réseaux d’évacuation. Elle permet de traduire chaque dégradation (cassure, effondrement, fissure, déboîtement) en un langage codé standardisé accompagné de photos. Remettre un rapport normé garantit à la SARL DAVID 55 que le dossier de constatation de la casse sera immédiatement accepté par les experts d’assurances, les maîtres d’œuvre et les services d’assainissement de la Ville de Montreuil.
Votre caméra peut-elle passer dans des tuyaux présentant des diamètres variables (de Ø110 à Ø150 mm) ?
Absolument. Nos caméras de poussée professionnelles sont équipées de têtes étanches étalonnées et de centreurs souples modulables. Que le réseau bascule d’un diamètre Ø110 mm à un diamètre Ø125 mm ou Ø150 mm, le système d’éclairage LED et l’objectif grand angle s’adaptent pour offrir un visuel net jusqu’au point d’impact.
Sous quel délai la zone de casse est-elle localisée et le dossier vidéo remis après l’intervention à Montreuil ?
La localisation du point de rupture de la canalisation et le marquage peinture sur le sol pour les travaux d’ouverture sont réalisés immédiatement sur place le jour même. L’enregistrement vidéo HD et l’encodage du rapport sont ensuite traités par notre bureau d’études. Le rapport complet (incluant les fiches photos, la codification EN 13508-2, le PV de marquage et la clé USB des films HD) vous est délivré sous un délai de 24 à 48 heures.
