Auscultation radar et pachométrie pour reconstituer la disposition des armatures d’une poutre existante en Île-de-France – DFC
Dans le cadre de projets de restructuration lourde, de réhabilitation, d’extension ou de changement d’usage d’un bâtiment, l’évaluation de la capacité portante des éléments structuraux clés — tels que les poutres, linteaux, voiles ou poteaux en béton armé — est une étape critique. Pour un bureau d’études de structures ou une maîtrise d’œuvre tel que DFC, retrouver le maillage et la disposition des armatures encastrées dans une poutre béton sans les plans d’origine et sans altérer son intégrité mécanique est un enjeu majeur. Les méthodes destructives traditionnelles (piquage du béton, burinage) fragilisent l’ouvrage, créent des amorces de rupture, nécessitent des ragréages et ne fournissent qu’une information ponctuelle.
L’utilisation combinée d’un radar de structure haute fréquence (GPR) et d’un détecteur électromagnétique d’armatures (pachomètre) constitue une approche de Contrôle Non Destructif (CND) adaptée. Cette méthodologie permet d’évaluer la répartition des cadres et des aciers longitudinaux, de mesurer leur enrobage ($Z$) et de fournir des données exploitables pour les calculs de vérification de charge et de moment fléchissant.
En résuméComment connaître le ferraillage d’une poutre existante sans les plans d’origine ?ERP SERVICES associe l’imagerie radar haute fréquence (GPR) et la pachométrie électromagnétique pour ausculter les poutres en béton armé sans sondage destructif. Ce diagnostic CND permet d’estimer la position des lits d’aciers, l’espacement des étriers et leur enrobage, afin de fournir un schéma de ferraillage exploitable pour les notes de calcul de structure.
C’est afin de caractériser la structure interne d’une poutre porteuse en béton armé dans le cadre d’une étude de redimensionnement pour le compte de DFC que l’expertise d’ERP Services a été mandatée. Notre mission : effectuer l’auscultation géophysique de la poutre, repérer le ferraillage passif (armatures longitudinales et transversales), mesurer l’épaisseur d’enrobage béton et éditer un schéma de ferraillage pour les ingénieurs structures.
Fiche technique du chantier
| Élément | Informations |
| Client / Partenaire | DFC (Ingénierie & Structures) |
| Localisation | Île-de-France |
| Secteur | Ingénierie des Structures / Diagnostic BTP & Restructuration |
| Type de mission | Auscultation de structure CND / Reconstitution de la disposition du ferraillage sur poutre |
| Ouvrage ciblé | Poutre porteuse en béton armé (portée & retombée) |
| Technologies utilisées | Radar de structure haute fréquence (GPR 2.0 – 2.6 GHz), Pachomètre / Ferroscan |
| Livrables remis | Rapport d’auscultation de structure, schéma de ferraillage (PDF/DWG), relevé des enrobages |
Présentation du projet
Contexte
Dans le cadre d’un projet de réaménagement nécessitant la création d’ouvertures ou une modification des charges d’exploitation sur un plancher, le bureau d’études DFC devait évaluer la capacité portante d’une poutre en béton armé. Les plans d’exécution (DOE) et les carnets de ferraillage d’origine étant absents, il était nécessaire de recueillir des informations de terrain pour recalculer la résistance de l’élément.
ERP Services a mobilisé un technicien géomètre-détecteur spécialisé en auscultation des structures du bâtiment. L’objectif était d’examiner les faces accessibles de la poutre (sous-face et flancs latéraux), d’évaluer la disposition des aciers de traction, des aciers de compression ainsi que du pas des étriers anti-cisaillement, et de consigner ces observations sans piquage destructif.
Pourquoi scanner une poutre en béton avant une étude de charge ?
L’analyse de ferraillage sur un élément structural sollicité répond à des impératifs techniques :
- Aide à l’évaluation de la résistance à la flexion et au cisaillement : Repérer le nombre de barres longitudinales principales ainsi que le pas des cadres (étriers) fournit au bureau d’études DFC des éléments d’analyse pour ajuster ses modèles de calcul de moment fléchissant résistant $M_{Rd}$ et d’effort tranchant $V_{Rd}$.
- Protection contre la détérioration de la retombée : Piquer le béton d’enrobage sur une poutre sous charge risque d’endommager les aciers tendus ou de créer un effet de concentration de contraintes.
- Repérage des typologies d’armatures : L’imagerie géophysique permet d’identifier la présence de câbles de précontrainte ou de gaines de post-tension dont la trajectoire doit être préservée.
4 armatures longitudinales et des étriers resserrés aux appuis identifiés
L’auscultation méthodique au radar de structure haute fréquence et au pachomètre a permis de reconstituer la géométrie de la cage d’armatures de la poutre :
[ Face Supérieure / Dalle ]
+----------------------------------+
| o o o o o | <-- Aciers de chapeau / compression
| |------------------------| |
| | | |
Flanc| | | | Flanc
Gauche | [ Cadre / Étrier ] | | Droit
| | | |
| | | |
| | o o o o o o | | <-- Aciers tendus (traction)
+--+------------------------+------+
[ Sous-face ]
- Flancs latéraux (Auscultation transversale) : L’imagerie radar a mis en évidence la position des étriers (cadres anti-cisaillement) avec un espacement régulier identifié tous les 15 cm en travée et resserré à 10 cm aux abords des appuis.
- Sous-face de la poutre (Auscultation longitudinale) : Le balayage électromagnétique a révélé un premier lit de 4 barres longitudinales principales avec un enrobage béton de $Z = -30\text{ mm}$, doublé d’un second lit supérieur de 2 barres.
- Mesures d’enrobage ($Z$) : Les relevés ont mis en évidence un enrobage moyen de 30 mm sur la sous-face auscultée.
Quels étaient les enjeux du chantier pour DFC ?
L’opération d’auscultation menée pour DFC répondait à des priorités d’ingénierie et de sécurité :
- Apport de données pour les notes de calcul : Fournir à DFC des indications géométriques et d’enrobage pour alimenter les hypothèses de calcul de structure.
- Conservation de la poutre : Réaliser le diagnostic à l’aide de méthodes non destructives (CND) sans dégrader le béton.
- Optimisation des phases d’étude : Éviter les travaux de démolition, de ponçage ou de réparation en sous-face.
Méthodologie mise en œuvre
Phase 1 : Préparation et étalonnage des instruments
- Délimitation des grilles d’auscultation : Organisation des trajectoires de balayage sur la sous-face et les flancs de la poutre.
- Réglage de la permittivité diélectrique ($\varepsilon_r$) : Calibration du radar de structure selon la typologie du béton pour estimer les profondeurs d’enrobage.
Phase 2 : Auscultation par Radar de Structure (GPR)
- Balayage en grilles orthogonales : Passage du scanner GPR haute fréquence (2.6 GHz) le long de la poutre en profils longitudinaux et transversaux.

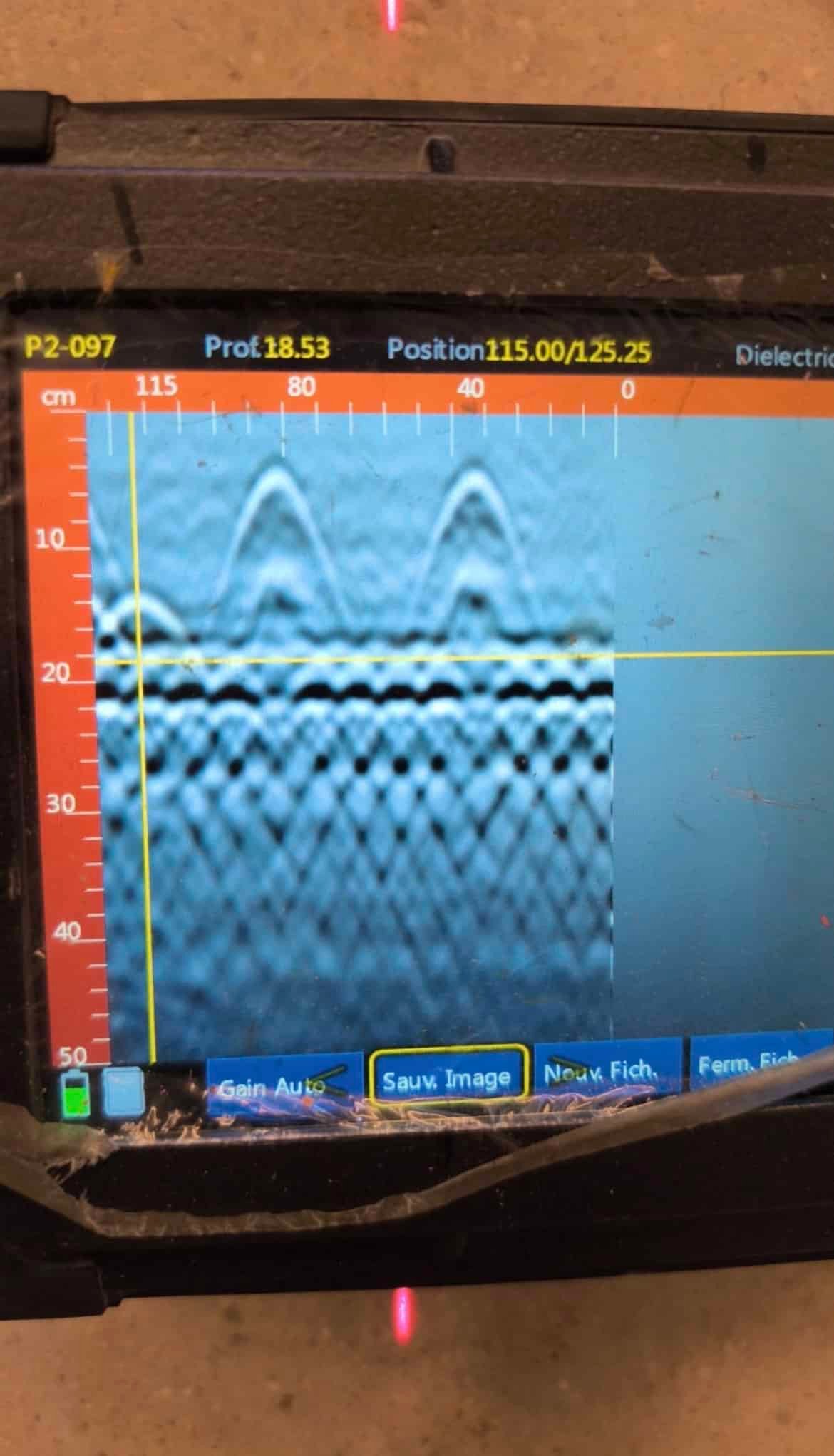

- Analyse des radargrammes : Exploitation des profils pour restituer la position des barres et la répartition des cadres.
Phase 3 : Auscultation électromagnétique au Pachomètre
- Mesures complémentaires par induction : Utilisation du pachomètre pour évaluer le diamètre des aciers ($\varnothing$) et croiser les valeurs d’enrobage ($Z$) obtenues avec le radar.
Phase 4 : Traitement des données et modélisation DAO
- Édition des schémas d’armatures : Retranscription des observations sous AutoCAD pour produire le schéma de ferraillage vectoriel.
Les moyens et matériels mobilisés
Les moyens humains
- 1 technicien géomètre-détecteur certifié, expert en auscultation des structures du BTP et contrôle non destructif (CND).
- 1 dessinateur DAO en bureau d’études chargé du traitement des radargrammes et de l’édition des schémas de ferraillage.
Les matériels utilisés
- Radar de structure (GPR haute fréquence 2.6 GHz) : Système d’imagerie électromagnétique adapté pour repérer les lits d’armatures dans le béton.
- Pachomètre / Détecteur d’armatures : Appareil à induction magnétique pour l’estimation de l’enrobage et l’évaluation des diamètres de barres.
- Traçage de chantier : Matérialisation éphémère du maillage directement sur la poutre pour les constatations visuelles sur site.
Résultats obtenus
L’intervention d’ERP Services apporte au bureau d’études DFC un ensemble d’informations sur la poutre auscultée :
- Relevé de la géométrie du ferraillage : Repérage de la position et de la profondeur des aciers longitudinaux et transversaux.
- Identification du pas des étriers : Constat du resserrement des cadres au niveau des appuis de la poutre.
- Mesure des enrobages : Évaluation de la couverture de béton sur les faces auscultées.
- Support d’analyse technique : Transmission d’un rapport synthétique facilitant la réalisation des calculs de vérification.
Les livrables remis à DFC
- Rapport d’auscultation de structure béton incluant la méthodologie, l’analyse des radargrammes et les relevés d’enrobage ($Z$).
- Schéma de ferraillage vectoriel (formats DWG et PDF) représentant la coupe transversale et la vue longitudinale reconstituées.
- Fiches photographiques avec repérage des zones auscultées.
Les bénéfices pour le client (DFC)
- Données d’entrée pour la maîtrise d’œuvre : DFC s’appuie sur des mesures d’enrobage et de position d’aciers pour étudier d’éventuels renforts de structure.
- Méthodologie non destructive : Réduction des altérations du béton et des armatures pendant la phase de diagnostic.
- Continuité de service : Réalisation des mesures sans interrompre l’accès à la zone d’intervention.
FAQ
Le radar de structure (GPR) permet-il de déterminer le diamètre exact des fers à béton dans une poutre ?
Le radar de structure (GPR) est adapté pour localiser l’axe $(X,Y)$ et la profondeur $(Z)$ des armatures. Pour évaluer le diamètre ($\varnothing$), les données radar sont croisées avec une mesure électromagnétique au pachomètre ou, lorsque cela est possible, un sondage fenêtré ponctuel pour étalonner la mesure.
Quelle est la profondeur d’auscultation du radar sur une poutre en béton armé ?
Les radars de structure haute fréquence (2.0 à 2.6 GHz) permettent de sonder le béton sur une profondeur variant entre 30 et 50 cm selon la densité du ferraillage. L’auscultation combinée sur les faces visibles de la poutre (flanc gauche, flanc droit, sous-face) permet d’analyser le volume accessible.
Est-il possible d’ausculter une poutre peinte ou recouverte d’un enduit ?
Oui. Les ondes électromagnétiques traversent les enduits et peintures usuel(le)s. En présence d’un revêtement isolant ou d’un tressage d’épaisseur significative, une correction est appliquée lors du traitement des données pour évaluer la cote d’enrobage sous la couche de finition.
Sous quel délai le rapport et le plan DWG de ferraillage sont-ils délivrés à DFC ?
Les observations préliminaires et le marquage visuel sont réalisés sur site le jour de l’intervention. Le rapport d’auscultation ainsi que le schéma de ferraillage vectoriel (DWG / PDF) sont transmis par notre bureau d’études sous un délai de 24 à 48 heures.
