Cartographie, géoréférencement et repérage d’ouvrages privatifs pour LIMGEST
En résumé
Projet : Auscultation géophysique non destructive, localisation d’antennes privatives de fluides et marquage au sol avant travaux d’aménagement.
Client : LIMGEST.
Localisation : Veules-les-Roses (76980) – Seine-Maritime, Normandie.
Objectif : Repérer la trajectoire exacte et la profondeur des canalisations de gaz et des réseaux de télécommunication/fibre optique sur une emprise privative afin d’éviter tout endommagement lors des terrassements.
Méthodologie : Radiodétection électromagnétique active (RD8100/Tx-10), balayage au Géoradar de sol (GPR) et relevé topographique par récepteur GNSS RTK.
Fiche technique du chantier
Contexte et objectifs de l’intervention à Veules-les-Roses (76)
Dans le cadre d’un projet de terrassement et d’aménagements extérieurs sur une parcelle située sur la commune littorale de Veules-les-Roses, le cabinet de gestion et d’aménagement LIMGEST devait engager des travaux d’excavation. Les récépissés de Déclarations d’Intention de Commencement de Travaux (DICT) transmis par les concessionnaires ne couvraient pas avec précision les branchements privatifs desservant les édifices du site.
Afin de prévenir tout risque d’accrochage d’une conduite de gaz ou de sectionnement de liaisons télécoms lors des terrassements, ERP Services a été mandaté pour ausculter l’emprise, repérer la position exacte des réseaux et établir une cartographie géo-référencée sous AutoCAD.
Pourquoi géolocaliser les réseaux de gaz et télécoms privatifs avant terrassement ?
L’exécution de travaux de génie civil et d’ouvertures de tranchées sur une parcelle privative comporte des enjeux techniques particuliers :
Prévention des risques sur conduites de gaz : Éviter les agressions mécaniques sur des conduites sous pression pour prévenir les risques de fuites ou de dommages corporels.
Maintien des connexions de données : Éliminer les risques de sectionnement des câbles de fibre optique et de télécommunication alimentant les bâtiments du site.
Aide à la planification des travaux : Identifier les espaces libres en sous-sol pour déterminer le tracé des futures canalisations et fondations.
Actualisation cartographique : Fournir au maître d’ouvrage un plan de récolement géo-référencé au format DWG rattaché aux coordonnées officielles.
Des fourreaux télécoms absents des anciens plans repérés sur le terrain
L’auscultation géophysique sur le site de Veules-les-Roses a permis de mettre en évidence des infrastructures qui n’apparaissaient pas sur les documents d’archives disponibles :
Identification de fourreaux télécoms non répertoriés : Le balayage au Géoradar de sol a révélé la présence de fourreaux plastiques contenant des câbles réseau privatifs, situés à une profondeur de garde Z = -0,65 m.
Traçage du réseau gaz : L’utilisation de la radiodétection active raccordée sur les coffrets de comptage a permis de reconstituer le filé exact de la canalisation en polyéthylène (PEHD) et de sa partie métallique.
Adaptation des emprises de terrassement : La matérialisation de ces ouvrages au sol a permis aux entreprises de terrassement d’ajuster l’implantation des fouilles hors des zones de passage des réseaux.
Méthodologie et technologies déployées
1. Reconnaissance des affleurants
Nos techniciens ont répertorié les indices de surface (coffrets gaz, vannes d’arrêt, chambres de tirage télécom) pour identifier les points d’accès et caler l’injection de signal.

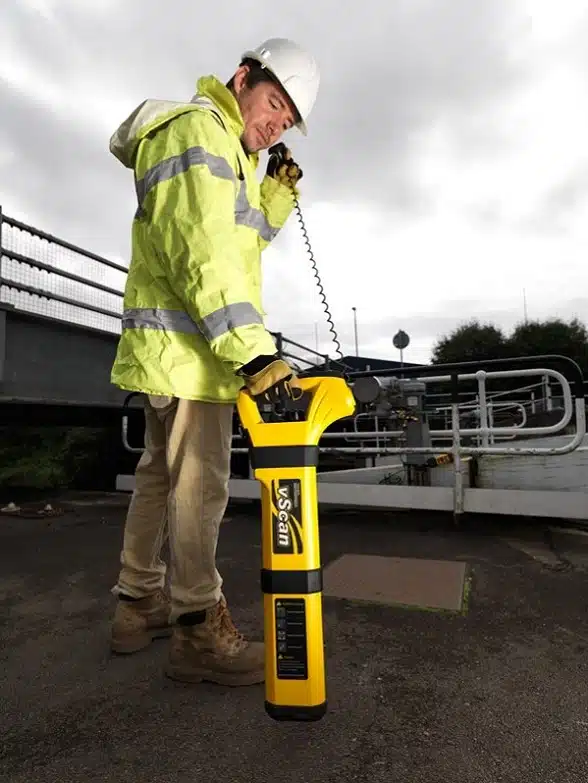

2. Radiodétection Électromagnétique (RD8100)
Un signal électromagnétique spécifique a été injecté via le générateur Tx-10 sur les parties métalliques et les fils traceurs accessibles pour suivre le tracé continu des réseaux sous le sol.
3. Auscultation au Géoradar de sol (GPR)
Pour déceler les fourreaux télécoms et conduites gaz en PEHD dépourvus de continuité électrique, un balayage en maillage croisé au Géoradar a été réalisé. L’appareil analyse les réflexions d’ondes dues aux variations de constante diélectrique dans le terrain.
4. Marquage au sol et géo-référencement GNSS
Les axes repérés ont été tracés directement sur le sol à la peinture éphémère (jaune pour le gaz, vert pour les télécoms) selon le code couleur normé (NF P 98-332). Les points relevés à l’antenne GNSS RTK ont été rattachés au système géodésique national (Lambert 93).
Résultats et livrables remis à LIMGEST
Auscultation ciblée des emprises : Repérage et traçage des canalisations de gaz et réseaux télécoms sur l’ensemble de la zone de terrassement.
Mise en lumière d’ouvrages dissimulés : Détection de fourreaux télécoms non cartographiés sur les plans historiques.
Délivrance du PV de marquage-piquetage : Remise du document de constatation contradictoire sur le terrain.
Plan de récolement DWG/PDF : Fourniture d’un fichier vectoriel géo-référencé sous AutoCAD intégrant les tracés des réseaux et les cotes de profondeur (Z) mesurées.
FAQ
Comment détecter un réseau télécom ou une fibre optique enterrés ? Si le câble télécom comporte une gaine ou un porteur métallique, un signal actif est injecté par pince ou raccordement direct. Pour les conduites ou fourreaux plastiques (PVC/PEHD) contenant de la fibre optique non conductrice, la détection s’effectue au Géoradar de sol, qui repère la tranchée de pose et le tuyau par différence de constante diélectrique.
Comment la profondeur d’une canalisation est-elle mesurée lors de la détection ? La profondeur de garde est estimée en croisant la valeur donnée par le récepteur électromagnétique (sur signal injecté) et la lecture de la réflexion parabolique sur le profil du Géoradar de sol.
Quel est le délai de livraison du plan géo-référencé après l’intervention ? Le marquage au sol et le procès-verbal sont établis sur place le jour même. Le plan vectoriel géo-référencé (formats DWG et PDF), produit par notre bureau d’études, est transmis sous un délai de 24 à 48 heures.
