Localisation chirurgicale de défaut structurel et inspection caméra d’un collecteur d’assainissement pour AH2EAUX aux Loges-en-Josas

Étude de cas : Diagnostic et détection de casse

Les anomalies sur les réseaux d’assainissement enterrés, telles que les ruptures de conduites, les fissures structurelles ou les déboîtements de joints, représentent un risque sanitaire et environnemental immédiat. Dans le domaine de l’ingénierie hydraulique et des services à l’eau, ouvrir une tranchée à l’aveugle sur le domaine public ou privé pour réparer un collecteur d’Eaux Usées (EU) engendre des surcoûts d’excavation majeurs et perturbe inutilement l’environnement de surface. L’association méthodique d’une inspection télévisée (ITV) par caméra endoscopique et d’un repérage électromagnétique permet de localiser au centimètre près l’épicentre d’une casse, offrant une solution de diagnostic non destructive indispensable avant toute intervention de terrassement.

C’est dans le cadre d’un dépannage technique urgent et d’une recherche d’anomalie structurelle sur la commune des Loges-en-Josas (78), dans les Yvelines, que la société AH2EAUX a fait appel aux compétences d’ERP Services. Notre mission : réaliser l’inspection vidéo et la détection en surface d’une casse suspectée sur un réseau d’eaux usées de diamètre 100 mm, sur un linéaire ciblé d’environ 5 mètres.

Fiche technique du chantier

Présentation du projet

Contexte

Sur un site résidentiel ou tertiaire géré par la société AH2EAUX aux Loges-en-Josas, des désordres d’écoulement majeurs (ralentissements hydrauliques, engorgements à répétition et suspicion d’affaissement de terrain) laissaient présager une dégradation physique lourde sur une canalisation d’eaux usées. Le réseau cible, un collecteur en PVC de diamètre 100 mm, serpentait sous les aménagements extérieurs. Pour mener les travaux de réparation sans détruire l’ensemble des revêtements de surface, AH2EAUX devait impérativement connaître l’emplacement exact et la profondeur de l’anomalie.

ERP Services a mobilisé son unité de diagnostic rapide. Notre action a consisté à introduire une micro-caméra étanche à l’intérieur du tuyau pour visualiser l’état des parois sur le linéaire critique de 5 mètres, puis à capter depuis la surface le signal émis par la tête vidéo afin de figer l’emplacement de la casse.

Qu’est-ce qu’un marquage réglementaire ?

Le marquage réglementaire est une obligation légale stricte encadrée par la réforme anti-endommagement (décret DT-DICT). Cette procédure impose de tracer directement sur le sol la trajectoire exacte et la nature des réseaux souterrains situés dans l’emprise d’un futur chantier. L’objectif est d’offrir une signalisation visuelle immédiate aux entreprises de travaux pour empêcher les accidents matériels ou corporels et éviter l’interruption des services.

Le marquage s’appuie sur une codification couleur universelle standardisée définie par la norme NF P 98-332 : le marron est la couleur réglementaire obligatoirement dédiée aux réseaux d’assainissement (Eaux Usées / Eaux Pluviales). Dans le cadre d’un diagnostic de défaut, le point précis de la casse est matérialisé par une croix ou un symbole de repérage marron, associé à l’indication de la profondeur de garde sous le sol.

Quels étaient les enjeux du chantier pour AH2EAUX ?

L’intervention chirurgicale menée aux Loges-en-Josas croisait des enjeux techniques et économiques directs :

• Identification visuelle du sinistre : Confirmer la nature exacte du défaut (tuyau écrasé, perforation par racine, rupture de raccord, effondrement de la voûte du collecteur) grâce à l’imagerie haute définition.
• Localisation en surface millimétrique : Déterminer la position en plan (X, Y) et la profondeur réelle (Z) de la casse pour limiter la future tranchée de réparation d’AH2EAUX à un simple trou d’un mètre carré.
• Préservation des structures environnantes : Éviter de détruire inutilement les enrobés, pavages ou espaces paysagers adjacents grâce à un ciblage amont parfait.

Les contraintes rencontrées

• Faible diamètre de la conduite (Ø 100 mm) : Un gabarit étroit exigeant l’utilisation d’une caméra de poussée ultra-compacte, capable de franchir les coudes et dévoiements sans forcer ni endommager les parois fragilisées.
• Visibilité réduite par l’engorgement : La présence d’eaux stagnantes et de sédiments au niveau de la casse a nécessité une progression lente et méthodique de l’objectif pour préserver la clarté de la lentille vidéo.
• Urgence opérationnelle : Obligation d’intervenir et de délivrer un verdict technique immédiat sur le terrain pour permettre aux équipes d’AH2EAUX de planifier la réparation hydraulique sans délai.

Méthodologie mise en œuvre

Phase 1 : Introduction de la caméra et diagnostic vidéo (ITV)

Notre technicien a débuté l’intervention par un accès au réseau depuis un regard de visite situé en amont de la zone suspecte :

• Exploration endoscopique : Insertion de notre caméra de poussée adaptée aux conduites de diamètre 100 mm. L’objectif a progressé pas à pas sur le linéaire de 5 mètres, filmant en haute définition l’état intérieur du collecteur d’eaux usées.
• Détection du défaut : À la distance critique, la caméra a buté sur une cassure franche avec effondrement de la paroi supérieure du tube PVC, provoquant une obstruction complète et une infiltration de terre dans le réseau.

Phase 2 : Radiodétection de surface et localisation de la sonde

Une fois la casse identifiée visuellement, la phase de localisation physique a été activée :

• Émission de signal : La tête de notre caméra d’inspection intègre une sonde émettrice autonome de fréquence 512 Hz, positionnée immobile à l’endroit exact de l’anomalie.
• Balayage de surface par récepteur (RD8100) : Depuis les extérieurs, notre technicien a utilisé le localisateur électromagnétique RD8100. En balayant le sol à l’aplomb théorique, le récepteur a capté le pic de signal de la sonde souterraine, permettant de figer précisément l’axe horizontal (X, Y) et de calculer instantanément la profondeur verticale (Z) de la casse.
• Marquage au sol : L’emplacement exact de la rupture a été matérialisé sur le revêtement des Loges-en-Josas à la peinture fluorescente marron (norme NF), avec inscription de la profondeur de fouille requise.

Les moyens et matériels mobilisés

Les moyens humains

• 1 technicien opérateur certifié AIPR, spécialiste en inspection télévisée et détection électromagnétique fine de réseaux d’assainissement.

Les matériels utilisés

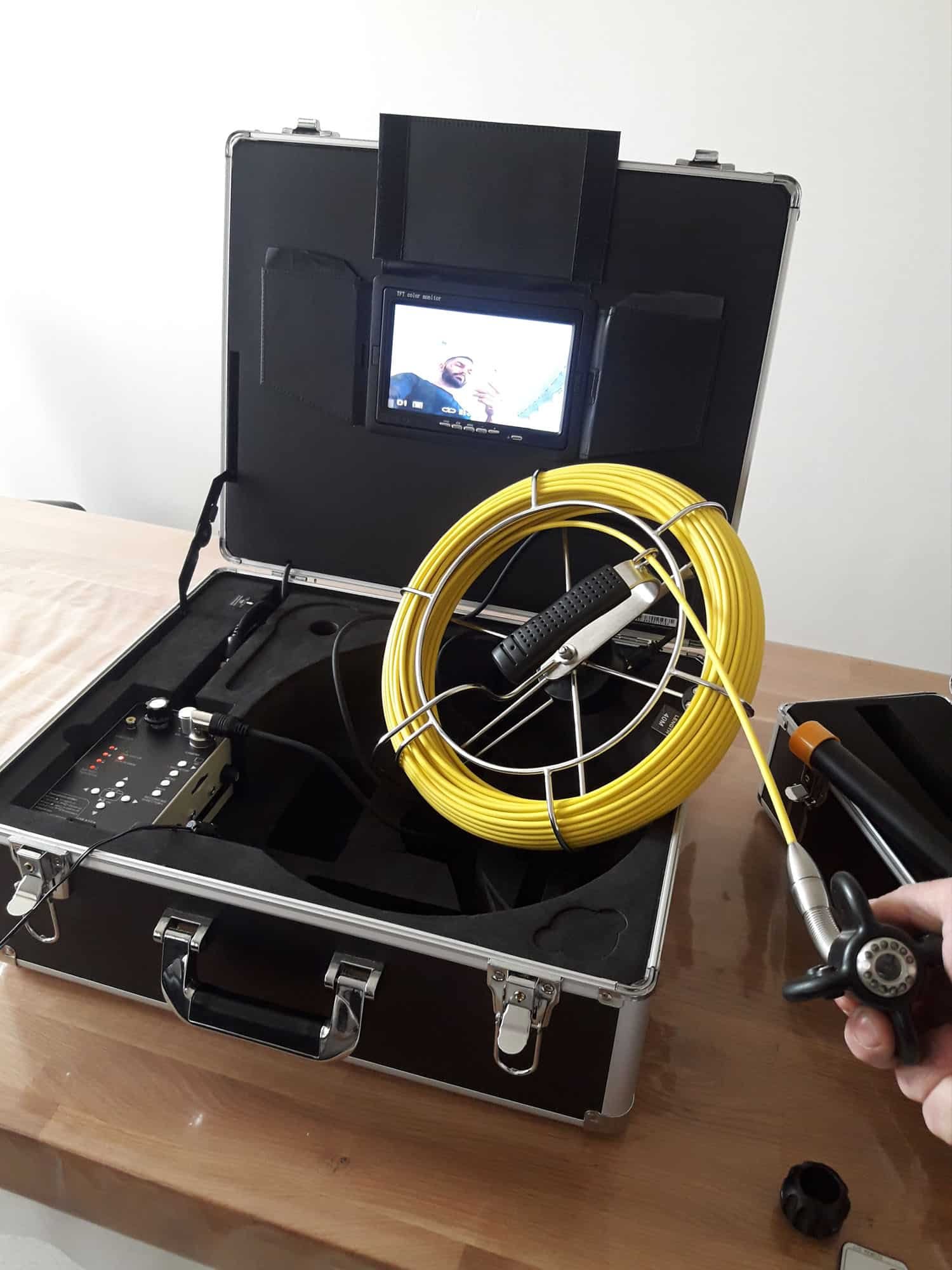

• Inspection vidéo : Système de caméra de poussée professionnelle compacte, étanche (IP68) avec tête de guidage flexible et sonde émettrice de repérage intégrée.
• Localisation : Récepteur électromagnétique de précision Radiodetection RD8100 dédié au suivi de sondes de canalisations.
• Matérialisation : Traceurs de chantier haute visibilité de couleur marron (conforme aux normes réglementaires NF P 98-332).

Résultats obtenus

L’intervention ciblée d’ERP Services a permis de débloquer la situation technique d’AH2EAUX :

• Localisation physique incontestable de l’anomalie sur le court linéaire de 5 mètres ausculté.
• Identification visuelle d’une casse complète sur le tuyau PVC Ø 100, située à une profondeur exacte de 0,85 mètre sous l’allée extérieure.
• Matérialisation directe au sol, offrant un repère de travail immédiat pour les terrassiers.

Les livrables remis pour l’intervention des Loges-en-Josas

• Marquage physique sur site de l’emplacement précis de la casse avec mention de la profondeur.
• Rapport officiel d’inspection télévisée structuré selon la norme EN 13508-2, avec fiches d’anomalies et photos légendées.
• Support numérique (Clé USB) contenant la vidéo haute définition du passage de la caméra montrant la rupture du tube.

Les bénéfices pour le client (AH2EAUX)

• Économie drastique sur les travaux : Connaître le point d’impact exact au centimètre près évite à AH2EAUX de devoir ouvrir une longue tranchée exploratoire de 5 mètres. Le terrassement est réduit au strict minimum, divisant les frais de main-d’œuvre et de remise en état des sols.
• Zéro improvisation technique : Grâce aux images vidéo, les compagnons savent avant de creuser que le tuyau PVC est brisé et qu’il faut prévoir un manchon et un tronçon de rechange de diamètre 100, optimisant la préparation logistique de l’atelier de réparation.
• Sécurisation du domaine d’intervention : Le marquage marron sur le sol permet de délimiter une zone de chantier restreinte, préservant la sécurité des usagers du site des Loges-en-Josas.
• Dossier technique de preuve : Le rapport ITV normalisé et la vidéo constituent des pièces contractuelles incontestables pour documenter le sinistre auprès des assurances ou du maître d’ouvrage.

FAQ

Comment votre matériel parvient-il à détecter l’emplacement exact de la casse alors que le tuyau en plastique (PVC) n’est pas métallique ? C’est tout l’intérêt du couplage ITV et radiodétection. Le PVC est un isolant qui ne transmet pas les ondes magnétiques. Cependant, la tête de notre caméra d’inspection intègre une sonde électronique autonome. Lorsque l’objectif vidéo arrive au contact de la casse, la caméra s’arrête et la sonde émet un champ magnétique puissant à travers le plastique et la terre. Depuis la surface, notre récepteur RD8100 capte ce signal spécifique et se synchronise sur son point culminant. Cela nous permet de localiser la casse au centimètre près, indépendamment du matériau du tuyau.

Pourquoi votre technicien inscrit-il la couleur marron pour matérialiser une anomalie d’assainissement ? Le choix de la couleur répond à des exigences réglementaires strictes fixées par la norme française NF P 98-332 liée à la sécurité des travaux à proximité des réseaux. Chaque fluide possède une couleur attitrée pour éviter toute confusion. Le bleu est utilisé pour l’eau potable, le rouge pour l’électricité, et le marron est la couleur universelle obligatoirement dédiée aux réseaux d’assainissement, qu’il s’agisse d’Eaux Usées (EU) ou d’Eaux Pluviales (EP). Une croix marron indique clairement qu’il s’agit d’une canalisation de rejet.

Votre caméra peut-elle franchir des coudes à 90 degrés dans un réseau de diamètre 100 mm ? Nos caméras endoscopiques professionnelles de poussée sont spécialement conçues pour le diagnostic des réseaux secondaires étroits. Les têtes vidéo sont montées sur des ressorts de guidage ultra-souples et des joncs flexibles capables de négocier les coudes successifs et les piquages typiques des diamètres 100, à condition que la canalisation ne soit pas totalement écrasée ou obstruée par des racines massives, ce que l’inspection permet justement de vérifier.

Sous quel délai livrez-vous le rapport vidéo et les fichiers après l’intervention aux Loges-en-Josas ? Le bénéfice est immédiat sur le terrain : l’emplacement de la casse est marqué physiquement sur le sol devant les équipes d’AH2EAUX dès la fin de la détection. Le rapport technique normalisé EN 13508-2, accompagné des clichés photographiques et de la clé USB contenant l’enregistrement vidéo haute définition du sinistre, est traité par notre bureau d’études et vous est livré sous un délai moyen de 24 à 48 heures.
