Etude de cas : Géoréférencement Classe A des réseaux existants ENEDIS

Étude de cas : Recalage patrimonial et mise en conformité réglementaire des plans de réseaux électriques souterrains

La réglementation anti-endommagement des réseaux impose aux exploitants une connaissance de plus en plus fine de leurs infrastructures souterraines. Pour ENEDIS, l’enjeu actuel est de faire basculer ses plans d’archives historiques – souvent classés en catégorie B ou C (incertitude géographique supérieure à 1.5 mètre) – vers la Classe A (précision inférieure à 40 cm). Cette mise à niveau cartographique est indispensable pour fiabiliser les réponses aux DT-DICT en zone urbaine dense.

Dans le cadre d’un plan pluriannuel de fiabilisation des réseaux sensibles, ENEDIS a confié à ERP Services une campagne majeure d’investigation, de détection et de positionnement topographique pour géo-référencer en Classe A plusieurs kilomètres de câbles électriques souterrains moyenne tension (HTA) déjà en exploitation.

Fiche technique du chantier

Présentation du projet

Contexte

Le sous-sol de nos communes est saturé. Les plans historiques d’ENEDIS, bien que fonctionnels pour l’exploitation électrique courante, ont parfois été dessinés à des époques où les outils de positionnement par satellite n’existaient pas. Un décalage de quelques dizaines de centimètres sur un plan peut transformer un chantier de voirie anodin en zone à haut risque.

ENEDIS a ciblé plusieurs tronçons prioritaires en milieu urbain où la densité de réseaux tiers (gaz, chauffage urbain, eau) exigeait une transition immédiate vers la Classe A. ERP Services est intervenue pour localiser précisément ces ouvrages sans perturber la distribution d’électricité des usagers.

Quels étaient les enjeux du chantier ?

Le passage des plans existants à la Classe A répond à des exigences de sécurité et de conformité réglementaire strictes :

• Réduction du taux de dossiers “IC” (Investigations Complémentaires) : Lorsque les plans d’un exploitant manquent de précision, les maîtres d’ouvrage l’obligent à réaliser des investigations avant travaux. En fiabilisant son patrimoine en Classe A, ENEDIS réduit drastiquement le besoin d’investigations complémentaires d’urgence.
• Sécurisation des réponses aux DICT : Fournir des plans précis au centimètre près aux entreprises de travaux publics qui consultent le guichet unique, garantissant ainsi qu’aucun coup de pioche ou de pelleteuse ne vienne heurter un câble sous tension.
• Modernisation du Système d’Information Géographique (SIG) : Intégrer des données géographiques réelles (coordonnées X, Y, Z absolues) pour remplacer les tracés schématiques ou indicatifs dans les bases de données d’ENEDIS.
• Continuité de service : Localiser les réseaux sous tension sans jamais réaliser de fouilles destructives ni de coupures de courant pour les riverains.

Les contraintes rencontrées

• Détection sur des câbles sous charge : Les lignes électriques HTA en service génèrent un champ magnétique fluctuant selon la consommation des usagers, ce qui nécessite des filtres de réception très précis sur nos appareils pour éviter les erreurs de lecture.
• Encombrement du sous-sol urbain : La proximité immédiate d’autres réseaux métalliques (conduites de gaz en acier, câbles de télécommunication) peut provoquer un phénomène de couplage (le signal saute d’un réseau à un autre), risquant de fausser le tracé.
• Précision altimétrique (la profondeur) : Obtenir la profondeur exacte (Z) de câbles enfouis sous des couches successives d’enrobés de voirie sans ouvrir le sol.

Méthodologie mise en œuvre

Phase 1 : Analyse des anomalies cartographiques

Nos équipes ont d’abord croisé les plans de réseaux d’ENEDIS avec le fond de plan topographique de la commune. Les zones présentant des incohérences manifestes (câbles dessinés sous des bâtiments construits récemment, tracés rectilignes théoriques) ont été ciblées en priorité.

Phase 2 : Campagne de détection électromagnétique active et passive

Pour localiser les câbles avec certitude, nos techniciens ont utilisé deux méthodes complémentaires :

• Mode passif (50 Hz) : Écoute directe du signal naturel émis par le courant circulant dans les câbles HTA d’ENEDIS.
• Mode actif par induction ou raccordement : Lorsque le signal passif était insuffisant ou parasité, nos techniciens ont injecté une fréquence spécifique dans le réseau (via les boucles de terre ou les coffrets d’affleurants accessibles) à l’aide du générateur du Vivax vLoc3-Pro, permettant de tracer le câble pas à pas.

Phase 3 : Relevé topographique et recalage géospatial

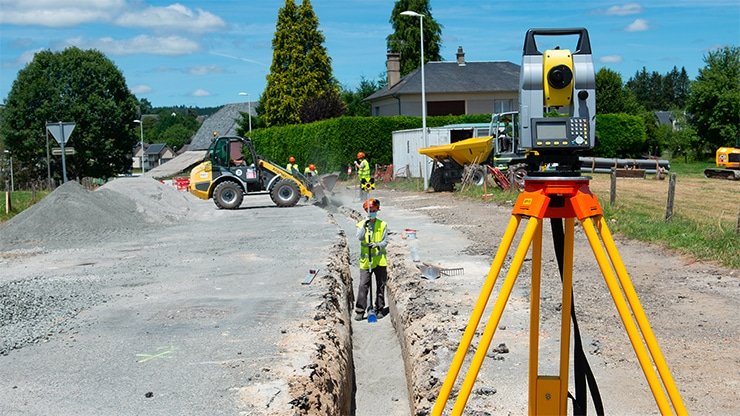

Chaque point de détection marqué au sol a été immédiatement relevé par notre géomètre. En utilisant la station totale Leica et le système GNSS Stonex, chaque point a reçu des coordonnées géographiques précises. Ces données ont ensuite été compilées pour corriger l’ancien tracé d’archive et l’aligner sur la réalité du terrain.

Les moyens et matériels mobilisés

Les moyens humains

• Techniciens topographes-détecteurs certifiés selon la réglementation anti-endommagement (certification obligatoire pour la détection de réseaux).
• Un géomètre expert en systèmes de projections réglementaires (RGF93).
• Un coordinateur de projet en liaison constante avec la cellule cartographique régionale d’ENEDIS.

Les matériels utilisés

• Détection : Récepteur électromagnétique Vivax vLoc3-Pro avec affichage vectoriel de la direction du câble.
• Topographie : Système GNSS Stonex S900A connecté aux réseaux de correction RTK pour une précision centimétrique instantanée.
• Logiciels : Outils de traitement de données géospatiales pour la conversion des formats de levés vers les bases de données SIG d’ENEDIS.

Résultats obtenus

Grâce à cette campagne d’investigation, le patrimoine d’ENEDIS a été profondément sécurisé :

• Plusieurs kilomètres de réseaux électriques critiques sont passés d’une précision incertaine (Classe C) à une précision garantie (Classe A).
• Correction de plusieurs erreurs historiques de tracés sur les plans de masse de la commune.
• Localisation précise des profondeurs d’ensouillement, cruciale pour les futurs projets de tramway ou d’aménagements urbains de la municipalité.

Les livrables remis

• Fichiers de mise à jour cartographique directement exploitables par le service SIG d’ENEDIS pour intégration dans leur base de données.
• Tableaux de récolement contenant les coordonnées X, Y, Z de chaque point singulier (changement de direction, profondeur).
• Procès-verbal de géoréférencement attestant du respect des critères de la Classe A.

Les bénéfices pour le client

• Conformité réglementaire anticipée : ENEDIS remplit ses obligations légales de mise en conformité de ses réseaux sensibles en zone urbaine.
• Réduction drastique des sinistres : En affichant des plans de Classe A lors des consultations DT-DICT, ENEDIS réduit de près de 90 % le risque qu’une entreprise extérieure accroche un de ses câbles lors de travaux.
• Économies financières : Moins d’accidents de chantier signifie moins de procédures juridiques, pas de pénalités de coupure de courant à verser aux clients et une réduction des coûts de réparation d’urgence.
• Fiabilité pour les partenaires : Les collectivités locales et les aménageurs peuvent concevoir leurs projets d’aménagement urbain en toute confiance, sans craindre des surprises architecturales liées au sous-sol.

FAQ

Quelle est la différence concrète entre un plan de Classe C et un plan de Classe A pour ENEDIS ?

Un plan de Classe C signifie que l’emplacement du câble est indicatif, avec une incertitude qui peut dépasser 1,50 mètre. Un plan géo-référencé en Classe A garantit que le câble se trouve à moins de 40 centimètres (en horizontal et en vertical) de la position indiquée sur le plan, offrant une sécurité maximale.

Peut-on géo-référencer un câble ENEDIS en Classe A sans ouvrir de tranchée ?

Oui. Grâce aux technologies de détection électromagnétique de pointe utilisées par ERP Services, nous pouvons localiser le champ magnétique précis émis par le câble depuis la surface. Cela permet d’obtenir un positionnement Classe A sans aucune excavation ni destruction de la chaussée.

Comment gérez-vous les perturbations magnétiques en centre-ville ?

Le Vivax vLoc3-Pro dispose de fonctions de filtrage avancées et d’écrans vectoriels qui mesurent la distorsion du signal. Si le signal est déformé par un autre réseau, l’appareil le signale immédiatement au technicien, qui adapte alors sa méthode (changement de fréquence ou utilisation du géoradar en complément) pour isoler le bon câble.

Pourquoi ENEDIS fait-elle appel à un prestataire externe comme ERP Services pour ces missions ?

Le recalage patrimonial de réseaux existants demande une double expertise pointue : la détection géophysique et la topographie de haute précision. ERP Services dispose d’équipes dédiées et certifiées capables de mener ces campagnes de grande envergure avec la réactivité et la rigueur technique exigées par ENEDIS.
