Auscultation de haute technicité et détection profonde des réseaux enterrés pour Actinium au Technocentre Renault

Étude de cas : Détection et marquage

La modernisation et la maintenance des infrastructures sur des sites industriels de pointe exigent une cartographie souterraine d’une fiabilité absolue. Les complexes de recherche et de développement, caractérisés par une concentration exceptionnelle de laboratoires, de bancs d’essais et d’unités de prototypage, reposent sur un maillage de réseaux critiques particulièrement denses. Lors de l’implantation de nouveaux équipements ou de la modification de structures extérieures, le risque de collision avec des conduites industrielles stratégiques impose le déploiement de protocoles de détection avancés. La réglementation anti-endommagement exige un géo-référencement en Classe A afin de sécuriser les forages et excavations.

C’est pour sécuriser une phase d’investigation et d’extension d’infrastructures sur le site du Technocentre Renault à Guyancourt (78) que la société Actinium a mandaté les experts d’ERP Services. Notre mission : mener une campagne de repérage et de détection tridimensionnelle des réseaux extérieurs enterrés, en déployant des technologies de sondage à grande profondeur pour franchir les remblais d’envergure du site.

Fiche technique du chantier

Présentation du projet

Contexte

Le Technocentre Renault à Guyancourt est un écosystème ultra-technique où transitent des flux énergétiques, de données et de fluides industriels majeurs. Dans le cadre d’un projet d’évolution des infrastructures extérieures supervisé par Actinium, des terrassements lourds et des forages directionnels étaient programmés. Face à un historique de construction dense et à la présence de réseaux enterrés à des profondeurs atypiques, dues aux successions de remblais d’aménagement du site, les plans de masse existants présentaient d’importantes zones d’ombre.

ERP Services a mobilisé son unité d’auscultation pour cartographier le sous-sol de l’emprise. La spécificité de cette intervention résidait dans l’obligation de localiser des collecteurs et des fourreaux installés bien au-delà des portées de détection standard, nécessitant l’introduction de sondes émettrices autonomes à forte pénétration.

Qu’est-ce qu’un marquage réglementaire ?

Le marquage réglementaire est une obligation légale stricte instaurée par la réforme anti-endommagement (décret DT-DICT). Cette procédure impose de tracer directement sur le sol la trajectoire exacte et la nature des réseaux souterrains situés dans l’emprise d’un futur chantier. L’objectif est d’offrir une signalisation visuelle immédiate aux entreprises de terrassement pour empêcher les accidents matériels ou corporels (explosion de gaz, électrocution) et éviter l’interruption des services de l’usine.

Le marquage s’appuie sur une codification couleur universelle définie par la norme NF P 98-332 (le rouge pour l’électricité, le jaune pour le gaz, le bleu pour l’eau potable, et le violet aux réseaux de chaleur). Ce traçage physique est réalisé par un opérateur certifié AIPR à la suite d’une campagne de détection. L’opération se conclut par la signature d’un procès-verbal de marquage-piquetage, une pièce juridique essentielle qui atteste du passage des réseaux en Classe A (précision inférieure à 40 cm) et protège la responsabilité de l’exploitant et de l’exécutant.

Quels étaient les enjeux du chantier pour Actinium ?

L’intervention d’auscultation des réseaux extérieurs répondait à des critères de sécurité industrielle critiques :

• Sanctification des lignes de vie industrielles : Identifier avec certitude les liaisons de communication (fibres optiques stratégiques) et d’énergie alimentant les centres de calculs et de tests du Technocentre.
• Précision altimétrique (Z) indispensable : Déterminer la profondeur réelle des ouvrages grâce aux sondes de pénétration pour valider le profil de passage des futurs forages d’Actinium sans risque de friction.
• Conformité réglementaire absolue : Valider un positionnement rigoureux conforme à la Classe A réglementaire pour dégager la responsabilité juridique des équipes d’ingénierie.

Les contraintes rencontrées

• Profondeur de pose hors normes : Plusieurs canalisations et traversées majeures se situaient à plus de 3 mètres de profondeur sous les voiries lourdes, rendant la détection passive ou le radar de sol de surface inopérants.
• Environnement électromagnétique saturé : La proximité des transformateurs haute tension et des bancs de tests électriques du site générait des courants vagabonds et des parasites qu’il a fallu filtrer.
• Sécurité de site sensible : Des protocoles d’accès stricts et des plages d’interventions minutées pour ne pas interférer avec la logistique et la confidentialité des prototypes Renault.

Méthodologie mise en œuvre

Phase 1 : Analyse des DICT et maillage théorique

Nos techniciens ont analysé l’historique des réseaux concessionnaires et privés du Technocentre. Ce recoupement a permis de repérer les chambres de tirage et les regards d’accès stratégiques encadrant la zone d’étude d’Actinium pour préparer l’introduction du matériel de sondage.

Phase 2 : Investigation profonde et traçage linéaire

ERP Services a déployé un protocole de détection combiné :

• Sondage grande profondeur par aiguillage : Pour les collecteurs non émissifs (PVC, béton) situés à grande profondeur, nous avons introduit une sonde émettrice autonome fixée sur un jonc en fibre de verre. Cette sonde, propulsée à l’intérieur des réseaux, transmet un signal électromagnétique puissant capté depuis la surface par notre récepteur RD8100, donnant instantanément la position (X, Y) et la profondeur exacte (Z) de l’ouvrage.
• Auscultation Électromagnétique classique et Géoradar : Balayage complémentaire pour tracer les réseaux de surface (éclairage public, fluides secondaires).

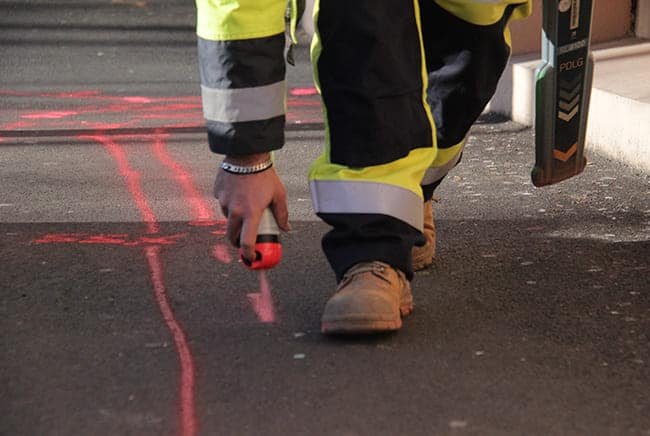

• Marquage au sol normalisé : Matérialisation des réseaux validés sur le revêtement de Guyancourt selon la norme NF (peintures fluorescentes rouge, jaune, bleue).

Phase 3 : Relevé géoréféré et modélisation CAO

Chaque marquage appliqué au sol a été relevé topographiquement par notre antenne GNSS Stonex. En bureau d’études, ces points ont été nettoyés et intégrés sous AutoCAD pour générer un plan de récolement des réseaux extérieurs d’une précision centimétrique.

Les moyens et matériels mobilisés

Les moyens humains

• 1 technicien géomètre expert en détection de réseaux, certifié AIPR et spécialiste des méthodes d’aiguillage profond.
• 1 dessinateur-cartographe en bureau d’études pour la modélisation et l’édition des plans de synthèse.

Les matériels utilisés

• Détection : Récepteur électromagnétique Radiodetection RD8100 et sondes émettrices de fréquences spécifiques dédiées aux grandes profondeurs.
• Topographie : Récepteur GNSS Stonex S900A connecté aux réseaux de correction centimétrique en temps réel (RTK).
• Logiciels : Suite AutoCAD pour le dessin vectoriel 2D et la structuration des chartes graphiques d’ingénierie.

Résultats obtenus

L’accompagnement ciblé d’ERP Services a permis de sécuriser le projet d’Actinium à Guyancourt :

• Détection et traçage visuel de 100 % des infrastructures souterraines situées dans le périmètre d’étude.
• Localisation précise d’un collecteur lourd à 3,80 mètres de profondeur grâce à la sonde, permettant d’adapter le tracé du projet d’Actinium.
• Signature du procès-verbal de marquage-piquetage validant la conformité réglementaire.

Les livrables remis pour le site du Technocentre Renault

• Procès-verbal de marquage-piquetage contradictoire officiel signé sur site.
• Plan de synthèse des réseaux extérieurs au format DWG et PDF.
• Rapport d’investigations complémentaires mentionnant les profondeurs exactes obtenues par sonde.

Les bénéfices pour le client (Actinium)

• Sécurisation absolue des forages : Connaître l’altimétrie exacte des réseaux profonds permet aux foreurs de guider leurs outils en toute confiance, évitant des réparations d’infrastructures lourdes.
• Zéro interruption de service industriel : Actinium préserve la continuité d’activité du Technocentre Renault, éliminant tout risque de chômage technique ou de perte de données de recherche.
• Garantie juridique validée : Le PV et les plans certifiés Classe A couvrent l’entreprise d’ingénierie vis-à-vis des exigences du décret anti-endommagement.
• Base d’étude fiable : Les fichiers DWG livrés fournissent un socle informatique de référence, directement exploitable pour l’intégration des réseaux futurs.

FAQ

Pourquoi l’utilisation d’une sonde de grande profondeur était-elle indispensable pour Actinium à Guyancourt ?

Sur les grands sites industriels comme le Technocentre Renault, les terrassements et nivellements successifs ont parfois enfoui les réseaux initiaux sous plusieurs mètres de remblais. Les détecteurs classiques et les géoradars perdent en précision ou deviennent aveugles au-delà de 1,50 m à 2 mètres de profondeur. L’introduction d’une sonde émettrice directement dans la canalisation permet de générer un signal électromagnétique puissant depuis l’intérieur de l’ouvrage, garantissant une détection parfaite de la position et de la profondeur, même sous 4 mètres de terre.

Comment la sonde permet-elle de détecter des réseaux non métalliques (PVC/Béton) ?

Les tuyaux en plastique ou en béton ne conduisent pas l’électricité, ils sont donc indétectables par les méthodes électromagnétiques classiques depuis la surface. En introduisant une sonde autonome poussée par un jonc en fibre de verre (aiguillage) à l’intérieur de la conduite, c’est la sonde elle-même qui devient l’émetteur. Le technicien suit simplement le déplacement de ce point émissif depuis la surface, cartographiant ainsi le réseau sans erreur.

Le marquage au sol résiste-t-il aux conditions climatiques et au trafic du Technocentre ?

Oui, tout à fait. Les peintures techniques de traçage fluorescentes utilisées par ERP Services sont formulées pour adhérer durablement sur les enrobés industriels et les bétons. Elles résistent aux UV, aux pluies et aux passages répétés des véhicules légers et poids lourds pendant une durée de 3 à 6 mois, sécurisant l’emprise pendant toute la phase préparatoire des travaux d’Actinium.

Quel est le délai de traitement pour la livraison des plans DWG après l’intervention ?

Le marquage de sécurité est visible immédiatement sur le sol dès la fin des opérations de terrain à Guyancourt. Les données géoréférencées par GPS sont ensuite transmises à notre bureau d’études. Les plans de synthèse finaux au format DWG et PDF, nettoyés et mis à l’échelle, sont généralement livrés sous un délai moyen de 48 à 72 heures.
