Piquetage travaux

Le marquage-piquetage travaux : garantir la sécurité des travaux



Le marquage-piquetage travaux est une étape cruciale lors des travaux, visant à garantir la protection des travaux et des personnes présentes sur le site. Différencié du traçage au sol, il se distingue par sa précision dans la détection des canalisations et tuyaux enterrés, ainsi que par son marquage au sol à l’aide de piquets, de sprays de couleur ou d’autres moyens appropriés. Cette procédure est essentielle pour éviter les accidents lors de l’accomplissement de travaux à proximité de circuits enfouis  conformément à la réglementation « anti-endommagement ».

Le marquage-piquetage permet une géolocalisation précise des circuits souterrains, assurant ainsi la sérénité sur le chantier et la protection des personnes et des biens environnants.



La particularité du marquage piquetage

On appelle marquage piquetage la détection précise de canalisations et tuyaux enfuis et leur marquage au sol par piquetage et/ou par spray de couleur ou par un autre moyen (expliqué en dessous). C’est une étape obligatoire dans l’accomplissement de travaux : cela permet d’éviter les accidents lors de constructions et implantation proche de circuit enterré. À noter que ce processus s’effectue dans le respect de la réglementation «anti-endommagement ».



La particularité du traçage au sol

Le tracé au sol désigne la matérialisation sur le terrain du repérage et de l’identification des circuits exécutés par un prestataire. Ce dernier est chargé de la détection pendant des investigations complémentaires en phase de plan ou durant les étapes de repérage. Le tracé au sol peut également être réalisé par un exploitant en réponse à la DT.



À quoi sert le marquage piquetage ?

Pour des travaux effectués dans la sérénité

Cette prestation permet notamment de savoir exactement la géolocalisation des circuits souterrains, de sécuriser le chantier et les personnes ainsi que les biens environnants.



Qui est responsable de quoi lors de cette opération ?

Le piquetage doit être effectué par l’exécutant des travaux ou par l’exploitant sous la supervision du responsable de l’exécution. La responsabilité de cette prestation incombe au maître d’ouvrage, qui peut la déléguer à son maître d’œuvre ou à l’entreprise. Un procès-verbal est établi après l’action, consignant les détails de la procédure.

Le compte rendu de l’opération comprend divers documents tels que des croquis, des photos, des plans de marquage-piquetage et d’autres informations pertinentes. Ces documents sont remis aux exploitants concernés pour assurer la continuité des travaux de façon sécurisée.

Deux étapes importantes

D’une part, l’acteur qui est chargé de l’action de piquetage assure au préalable la concordance entre le DCE (ou à défaut le marché de travaux), qui englobe les récépissés des DT et les éventuels résultats des investigations complémentaires et/ou du travail de repérage.

D’autre part, il vérifie les récépissés de DICT en correspondance avec l’exécutant des missions. Tout écart doit être analysé et validé par le responsable des constructions.

Les points ou éléments singuliers des circuits sous terre sont représentés avec un soin particulier.

Les réglementations et points importants à savoir

Le caractère obligatoire :

Chaque année dans le secteur du BTP, 8000 accidents sont relevés. En 2012, une nouvelle réglementation a vu le jour. Elle stipule qu’après toute déclaration d’intention de commencement de construction et avant démarrage des travaux, le marquage piquetage est obligatoire.

Par conséquent, les obligations réglementaires telles que le balisage obligatoire jusqu’à 2 m à l’extérieur du contour des travaux doivent être respectées. Lors de travaux sur de très petites surfaces et petits terrains, le bornage du circuit est remplacé par le traçage rose sur le terrain, de la ceinture de terrassement.

Lors de nos prestations, nous utilisons principalement :

Le matériel de détection, qui permet de définir assez précisément la position des circuits sous terre (à 0,40 cm pour les circuits non flexibles et à 0,50 cm pour les circuits flexibles), à savoir le détecteur électromagnétique et le géoradar.

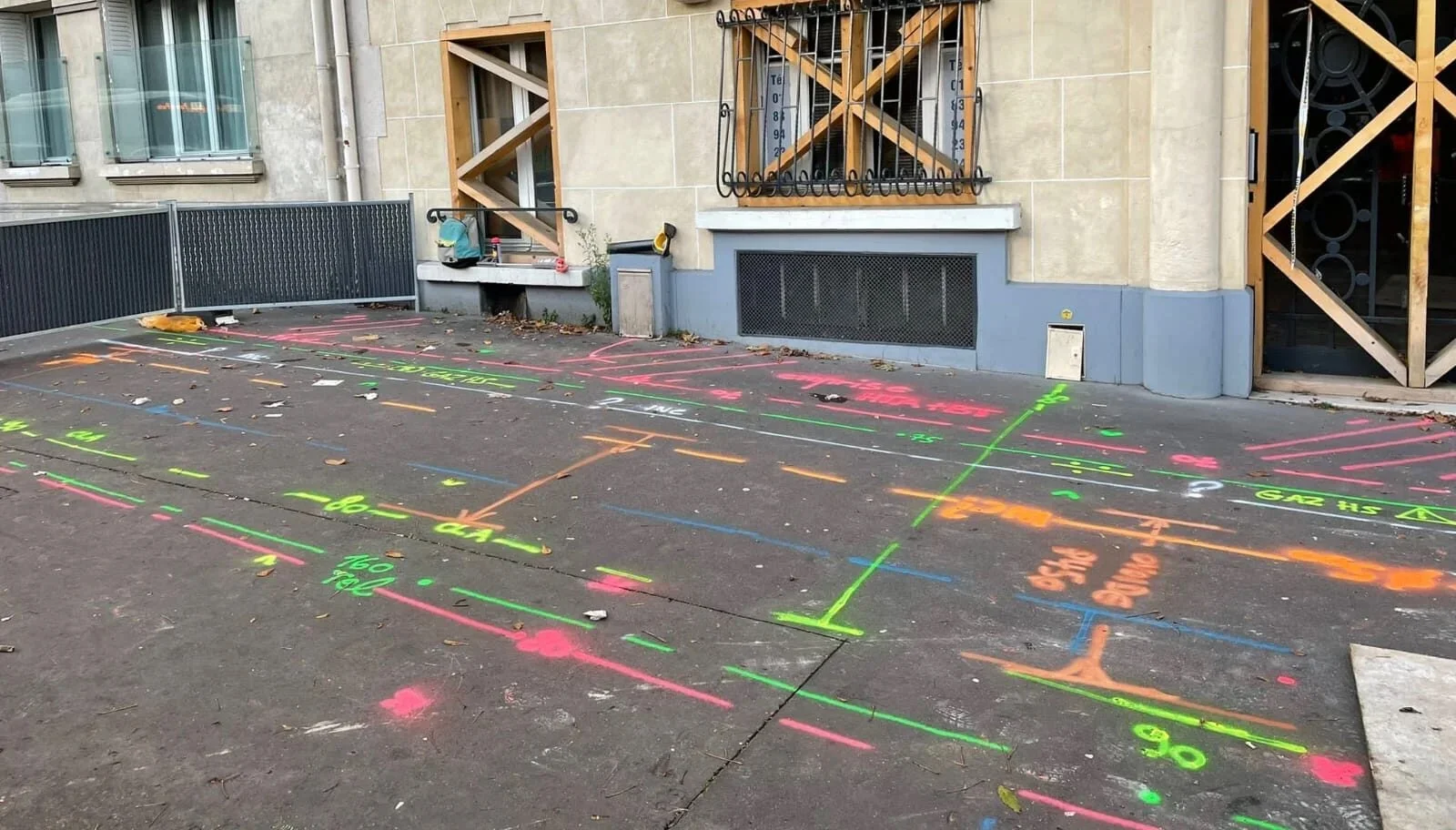

Des bombes de couleurs pour le marquage au sol des gaines et canalisations. Chaque réseau à sa couleur (rouge pour l’électricité ou pour l’éclairage, blanc pour la SLT et la délimitation des zones de travaux, vert pour le télécom, jaune pour le gaz, bleu pour l’eau, marron pour l’assainissement, orange pour les produits chimiques, violet pour le chauffage).

Le matériel de géoréférencement afin de mettre à jour les plans à votre disposition (GPS et/ou station totale robotisé).

La réalisation du marquage piquetage travaux

Cette opération doit tenir compte des obligations réglementaires de l’article R554-27 du Code de l’Environnement. C’est une intervention obligatoire jusqu’à 2 mètres au-delà de l’emprise des travaux. En fonction de la nature des canalisations, l’entreprise responsable du projet doit utiliser la couleur adéquate. Nos techniciens géomètres disposent de la formation AIPR (Autorisation d’Intervention à Proximité des Réseaux) et notre entreprise possède une certification en géodétection et géoréférencement.

En savoir plus : Marquage piquetage AIPR

Pour la prestation du piquetage travaux, nous réalisons un point avec le conducteur de projet ou chef et de travaux par rapport aux DICT en classe A s’il souhaite un report ou une détection pour vérification de l’exactitude de la classe A (<40 cm pour les réseaux rigides et <50 cm pour les circuits flexibles).

Nous réalisons donc la géodétection des circuits et les points singuliers des circuits (organes volumineux ou sensibles, changements de direction…). Ces derniers sont matérialisés avec un bornage spécifique et renforcé.

La localisation du tronçon et les caractéristiques des ouvrages souterrains permettent de signaler la position des ouvrages. Un marquage-piquetage doit être ensuite entretenu sur le site par l’équipe travaux, il s’agit d’un outil de prévention à part entière.

Étape 1 : ERP SERVICES réalise votre devis en moins de 24h !

Nous aurons besoin de vos coordonnées, que ce soit le nom de votre entreprise, votre nom en tant que responsable de projet mais également de vos attentes et d’un plan du site sur lequel nous allons travailler (vous pouvez nous fournir une vue google map, ce qui nous permettra d’estimer la surface de l’emprise et calculer un temps de travail). Le devis vous sera ensuite envoyé par mail en moins de 24h !

Étape 2 : Validation du devis et intervention dans la semaine !

Dès la validation du devis de votre côté, ERP SERVICES vous propose une date d’intervention dans la semaine !

Le marquage – piquetage est une étape obligatoire qui permet de connaître précisément l’emplacement des réseaux enfouis  ainsi d’éviter les accidents sur des réseaux lors de travaux.

La notion de compte rendu

Ce compte rendu comprend les documents propices à la connaissance de la personne effectuant les travaux : croquis, photos, plans « marquage piquetage », nomenclature, tableaux de caractéristiques des sections (classe de précision, points singuliers, profondeur de couverture, …), etc. Il est dressé et signé par la personne qui a effectué le piquetage et remis aux exploitants concernés, c’est-à-dire les personnes effectuant les travaux sur le chantier.

Le marquage piquetage vous permet d’avoir :

  • Une fiabilisation de votre construction
  • Une sécurisation des personnes présentes sur la zone de travaux
  • La sécurisation des ouvrages concessionnaires

La classification des circuits présents en catégorie de précision A (incertitude inférieure ou égale à 40 cm si le circuit est rigide et 50 cm si le circuit est flexible)

Quel budget prévoir pour cette prestation ?

Le prix du piquetage dépend en général de l’emprise de la zone de travail. D’autres éléments comme l’adresse du site, la complexité et le nombre de concessionnaires visibles sur les plans de DICT peuvent aussi influencer le budget de la prestation.

ERP-SERVICES, votre cabinet d’étude de géomètre vous propose un devis gratuit pour toute intention soumise. Cela vous permet d’avoir l’ensemble des détails possibles sur les frais à prévoir pour leur bonne exécution.

En résumé, le marquage-piquetage est une étape incontournable sur les travaux, assurant le repérage précis des réseaux souterrains et la protection des travaux. En respectant les réglementations en vigueur et en utilisant le matériel approprié, cette procédure contribue à la fiabilisation des constructions et à la protection des personnes et des biens environnants.

Pour tous vos projets quelconque et la limitation de vos dommages,  faites appel à notre société qui vous proposera un service de qualité professionnel  au vu de ses nombreuses opérations déjà exercées. Opérations dans les différents coins de France ! Devis en 24h.

En savoir plus : Marquage piquetage
