Recherche de fuite d’eau non destructive sur réseaux enterrés pour le CROUS

Étude de cas : Localisation acoustique et traçage de fuites invisibles en résidence universitaire

La gestion d’un parc immobilier universitaire implique de maintenir des infrastructures d’hébergement fonctionnelles tout en maîtrisant les coûts d’exploitation et les consommations de fluides. Sur les réseaux de distribution d’eau potable enterrés desservant les campus, une fuite invisible peut rapidement engendrer des pertes de volumes considérables, menacer la structure des bâtiments et gonfler la facture énergétique de l’établissement.

Dans le cadre d’une alerte pour surconsommation d’eau majeure constatée sur le compteur général d’une résidence universitaire, le CROUS a mandaté les équipes d’ERP Services. Notre mission : mener des investigations technologiques non destructives pour localiser avec précision l’origine de la fuite, sans altérer les espaces extérieurs ni perturber le quotidien des étudiants.

Fiche technique du chantier

Présentation du projet

Contexte

Les résidences universitaires du CROUS accueillent des centaines d’étudiants au sein de complexes d’habitations denses, souvent dotés de réseaux de distribution d’eau extérieurs enterrés sous des parkings, des espaces verts ou des dalles de béton. À la suite d’un relevé de compteur faisant apparaître un débit de nuit anormalement élevé, la direction du CROUS a suspecté une fuite importante sur les canalisations d’alimentation principales situées entre le compteur général de rue et les différents bâtiments de la résidence.

Les plans des réseaux enterrés, anciens et imprécis, ne permettaient pas de localiser le cheminement exact des tuyaux, rendant impossible toute fouille à l’aveugle. ERP Services a été appelée en urgence pour cibler l’anomalie.

Quels étaient les enjeux du chantier ?

La recherche de fuite sur un site résidentiel géré par le CROUS répond à des impératifs d’urgence économique et d’exploitation humaine :

• Préservation de la ressource et maîtrise budgétaire : Stopper immédiatement le gaspillage d’eau potable. Une fuite non détectée sur un réseau de distribution principal peut coûter plusieurs milliers d’euros par semaine à l’administration.
• Maintien de la continuité de service pour les étudiants : Éviter de couper l’alimentation en eau potable de centaines de logements étudiants pendant les recherches, ou d’engager des travaux destructifs massifs bloquant les accès aux logements.
• Prévention des risques structurels : L’eau s’infiltrant continuellement sous les fondations des bâtiments ou sous les voiries de la résidence peut provoquer des affaissements de terrain, des effondrements de chaussée ou des remontées d’humidité dans les logements en rez-de-chaussée.
• Précision pour les entreprises de réparation : Fournir un point de terrassement chirurgical à l’entreprise de plomberie/TP qui interviendra ensuite, limitant ainsi l’ouverture du sol à une zone de moins d’un mètre carré.

Les contraintes rencontrées

• Bruits parasites environnementaux : L’écoute acoustique des fuites d’eau nécessite un silence relatif. La vie de la résidence universitaire (déplacements d’étudiants, livraisons, bruits de ventilation des bâtiments) génère des vibrations sonores compliquant l’analyse.
• Matériaux de canalisations amortisseurs : Présentation sur le site de réseaux modernes en PVC ou PEHD (Polyéthylène). Contrairement à la fonte ou à l’acier, le plastique propage très mal le bruit des fuites d’eau, rendant la détection acoustique classique insuffisante.
• Réseaux ramifiés et profonds : Les canalisations de distribution serpentent sous des revêtements multiples (enrobés, pavés, espaces verts) et traversent des galeries techniques parfois exiguës.

Méthodologie mise en œuvre

Phase 1 : Sectorisation et corrélation acoustique

Nos équipes ont procédé à une sectorisation du réseau en fermant successivement certaines vannes pour isoler le tronçon fuyard. Des capteurs acoustiques à haute sensibilité ont été positionnés sur les points d’accès visibles (bornes d’incendie, vannes de coupure, compteurs). Les données enregistrées ont été analysées par notre corrélateur numérique pour calculer la distance exacte du bruit de fuite entre deux capteurs.

Phase 2 : Localisation de précision par gaz traceur et écoute au sol

Pour confirmer la fuite sur les sections en plastique (où le son ne voyage pas) :

• Injection de gaz traceur : La canalisation suspectée a été vidangée puis mise sous pression avec un mélange de gaz inoffensif et plus léger que l’air (Azote / Hydrogène). Ce gaz s’échappe au point de rupture de la canalisation et remonte verticalement à travers le sol et l’enrobé.

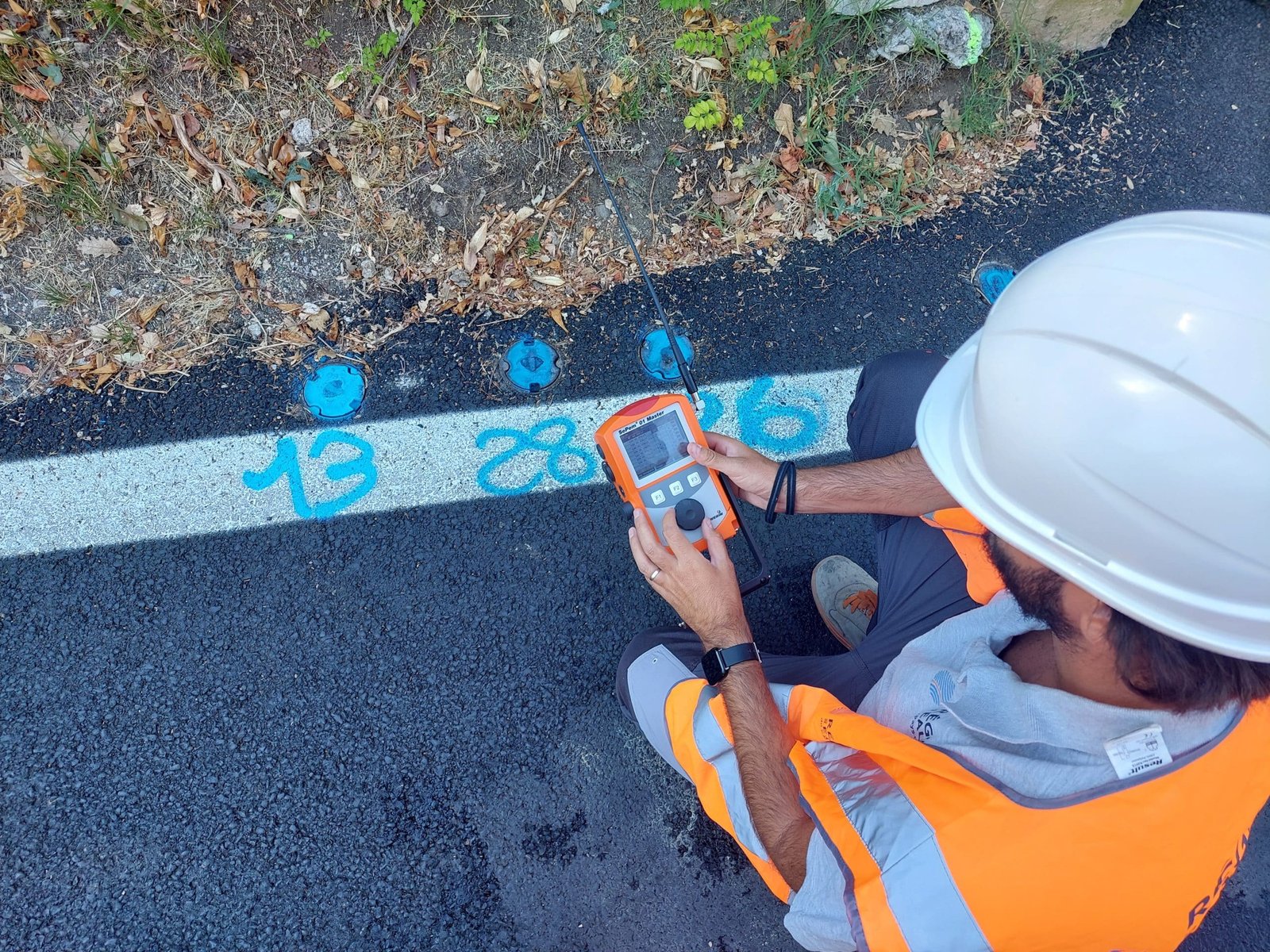

• Détection en surface : Équipés d’un récepteur de gaz ultra-sensible (Aquaphone), nos techniciens ont balayé le sol de la résidence. La détection de la plus forte concentration de gaz a permis de marquer le point de fuite précis.
• Confirmation à la canne d’écoute : Une écoute directe au sol au niveau du point de remontée du gaz a validé la signature sonore de la fuite.

Phase 3 : Traitement du rapport de diagnostic

Les points d’impact ont été géo-référencés. Nos techniciens ont immédiatement rédigé le rapport d’anomalie en y intégrant les photographies de repérage et la configuration des lieux pour l’équipe de réparation.

Les moyens et matériels mobilisés

Les moyens humains

• Deux techniciens experts certifiés en diagnostic de réseaux hydrauliques et recherche de fuites non destructive.
• Un chargé de sécurité chargé de baliser les zones d’intervention à l’intérieur de la résidence universitaire.

Les matériels utilisés

• Acoustique : Mallette de corrélation acoustique informatisée et microphones de sol de précision.
• Gaz : Bouteilles de gaz traceur (H2N2) avec détendeurs spécifiques et sonde d’aspiration de surface.
• Positionnement : Appareil de traçage de réseau électromagnétique (pour localiser le tuyau plastique grâce à une aiguille émissive introduite dans la conduite).

Résultats obtenus

L’intervention d’ERP Services a apporté une réponse claire et immédiate aux équipes de maintenance du CROUS :

• Localisation exacte d’une rupture franche sur un raccord en PVC situé à 1,20 mètre de profondeur sous le parking de la résidence.
• Découverte d’une seconde micro-fuite sur un robinet de purge enterré dans un espace vert.
• Zéro trou inutile : aucune destruction n’a été nécessaire pour localiser ces défauts.

Les livrables remis au CROUS

• Rapport de recherche de fuite officiel détaillé, documenté avec photos avant/après et localisation précise par rapport aux bâtiments.
• Schéma de repérage au sol avec repères métrés pour guider l’entreprise de terrassement chargée de réparer la conduite.
• Fiche technique descriptive du diamètre, de la profondeur estimée et de la nature de la canalisation défectueuse.

Les bénéfices pour le client (CROUS)

• Arrêt immédiat des pertes financières : La réparation ciblée permet au CROUS de stopper le gaspillage d’eau et de retrouver une facturation normale dès le lendemain de l’intervention.
• Préservation des infrastructures : En stoppant l’infiltration d’eau sous le parking, ERP Services a évité l’affaissement du bitume et la création d’une poche de vide sous la chaussée.
• Confort des étudiants préservé : Les investigations ayant été menées par des méthodes d’écoute de surface non intrusives, la vie étudiante, le calme et les accès à la résidence n’ont subi aucune perturbation.
• Économie sur les travaux de réparation : L’entreprise de plomberie mandatée par le CROUS n’aura qu’à creuser un trou localisé à l’endroit précis marqué par ERP Services, réduisant le coût du terrassement et de la remise en état des sols.

FAQ

Le gaz que vous injectez dans les canalisations de la résidence est-il dangereux pour l’eau potable ? Absolument pas. Le gaz traceur utilisé est un mélange composé de 95 % d’azote et de 5 % d’hydrogène. C’est un gaz totalement inodore, incolore, non toxique et certifié de qualité alimentaire. Il n’altère en rien la potabilité des canalisations après l’intervention.

Pourquoi l’écoute acoustique seule ne suffit-elle pas sur les réseaux d’une résidence moderne ? De nombreuses résidences universitaires utilisent aujourd’hui des tubes en PVC ou en polyéthylène (PEHD). Ces matériaux souples absorbent les vibrations et étouffent le bruit de l’eau qui s’échappe. C’est pourquoi ERP Services utilise le gaz traceur ou l’aiguille traçante en complément : cela permet de s’affranchir des limites acoustiques du plastique.

Combien de temps dure une intervention de recherche de fuite pour le CROUS ? La durée dépend de la superficie de l’emprise et de la complexité du réseau. Pour une résidence universitaire standard, nos équipes parviennent généralement à sectoriser, tracer le réseau et isoler la fuite majeure en une demi-journée à une journée d’investigations sur site.

Comment formalisez-vous le point de fuite sur le terrain pour les ouvriers ? Nous appliquons un marquage de couleur bleue (norme NF) directement sur le sol (goudron, pavés, pelouse) à l’aplomb exact de la fuite, accompagné d’une croix et de la mention “Fuite”. Ce marquage est photographié et intégré dans le rapport d’intervention pour qu’il n’y ait aucune ambiguïté pour l’équipe de terrassement.
