Étude de cas : Récolement topographique en tranchée ouverte et intégration cartographique réglementaire
En tant que gestionnaire du réseau de distribution d’électricité en France, ENEDIS modernise et enfouit en permanence des milliers de kilomètres de lignes électriques pour sécuriser l’alimentation des communes. À la suite de chaque chantier d’extension, de renforcement ou de mise en souterrain des réseaux, la réglementation anti-endommagement impose la fourniture d’un Plan de Géo-Référencement des Ouvrages Construits (PGOC) d’une précision absolue (Classe A).
Dans le cadre d’un vaste programme d’effacement de réseaux aériens et de raccordement de nouveaux éco-quartiers, les entreprises de travaux publics partenaires d’ENEDIS ont fait appel à l’expertise d’ERP Services. Notre mission : réaliser les levés topographiques en cours de chantier et produire les livrables PGOC officiels conformes au cahier des charges national d’ENEDIS.
Fiche technique du chantier
Élément | Informations |
Client | ENEDIS (et entreprises de Travaux Publics partenaires) |
Localisation | France |
Secteur | Distribution d’Énergie / Réseaux Souples |
Type de mission | Levés de récolement en tranchée ouverte + Établissement de PGOC Classe A |
Nombre de techniciens mobilisés | 2 techniciens topographes itinérants + 1 cartographe SIG dédié |
Technologies utilisées | Récepteur GNSS Stonex S900A (correction RTK), Tablette de saisie terrain durcie |
Livrables | Fichiers PGOC au format standardisé ENEDIS (DWG/DXF structuré, fichiers d’échange) |
Présentation du projet
Contexte
Lors des opérations d’ouverture de voirie pour la pose de nouvelles liaisons souterraines HTA (Moyenne Tension) ou BT (Basse Tension), les câbles doivent être géoréférencés avant le remblaiement de la tranchée. L’enjeu est de capturer la position exacte des ouvrages “à l’avancement” du chantier, garantissant ainsi qu’aucune approximation ne vienne fausser les futurs plans de recolement.
ENEDIS impose un protocole extrêmement strict : chaque coude, chaque dérivation, chaque coffret de coupure émergent et chaque accessoire de réseau (jonction, dérivation) doit être géo-référencé individuellement selon une codification de calques et d’attributs très précise.
Quels étaient les enjeux du chantier ?
La réalisation d’un PGOC de qualité pour ENEDIS répond à des impératifs de sécurité publique et de conformité administrative immédiats :
- Validation des jalons réglementaires : Sans PGOC validé par les services cartographiques d’ENEDIS, les chantiers ne peuvent pas être administrativement clôturés, ce qui peut bloquer le paiement des prestations des entreprises de Travaux Publics.
- Sécurisation des futurs exploitants : Un câble de distribution électrique basse ou moyenne tension est soumis à de futures demandes de travaux (DT-DICT). La précision Classe A du PGOC (marge d’erreur inférieure à 40 cm) protège la vie des futurs ouvriers qui creuseront à proximité.
- Mise à jour en temps réel du patrimoine national : Les données relevées permettent d’alimenter directement la base de données cartographique nationale d’ENEDIS, assurant une cohérence parfaite entre la réalité du terrain et les plans de l’exploitant.
- Traçabilité des accessoires : Au-delà des câbles, le PGOC doit localiser précisément les accessoires enfouis (comme les boîtes de jonction), essentiels pour les équipes de maintenance d’ENEDIS en cas de panne sur le réseau.
Les contraintes rencontrées
- Gestion du rythme des travaux publics : Les tranchées ne pouvant rester ouvertes longtemps pour des raisons de sécurité des riverains et de circulation, nos équipes ont dû faire preuve d’une grande réactivité pour intervenir sur site au moment précis où les câbles étaient posés et visibles, juste avant le remblayage.
- Respect strict de la charte graphique et topographique ENEDIS : ENEDIS refuse les plans topographiques classiques. Les livrables doivent respecter un dictionnaire de blocs, des types de lignes spécifiques et des attributs textuels normés sous peine de rejet automatique par leurs logiciels de contrôle.
- Variété des environnements : Chantiers basculant rapidement d’un milieu urbain très dense (masques pour le GPS sous les arbres ou les façades) à des zones rurales (longues distances linéaires à couvrir rapidement).
Méthodologie mise en œuvre
Phase 1 : Planification et réactivité terrain
En coordination quotidienne avec les chefs de chantier des entreprises de TP, ERP Services a programmé ses interventions. Dès qu’une section de câble HTA/BT était déroulée en fond de fouille, nos topographes se rendaient sur place.
Phase 2 : Levés topographiques en tranchée ouverte
Le relevé a été effectué à l’aide du récepteur GNSS Stonex S900A connecté au réseau de correction de précision centimétrique :
- Points de structure : Enregistrement des génératrices supérieures des câbles, des changements de direction (coudes), et des entrées/sorties de fourreaux.
- Points de repère de surface : Capture des affleurants liés au réseau (coffrets de sectionnement en limite de propriété, émergences de postes de transformation, bordures de trottoirs pour le recalage).
- Attributation directe : Saisie sur le terrain de la nature des câbles (alu, cuivre, section) et du type d’ouvrage pour préparer le traitement de bureau.
Phase 3 : Modélisation et structuration PGOC
En bureau d’études, notre cartographe a traité les points de levé. À l’aide de scripts et de matrices spécifiques conformes aux exigences d’ENEDIS, les données ont été injectées dans le gabarit officiel. Chaque ligne de réseau a été codifiée et enrichie de ses métadonnées obligatoires (liens d’attributs).
Les moyens et matériels mobilisés
Les moyens humains
- Techniciens topographes spécialisés dans le récolement de réseaux souples.
- Dessinateur-cartographe expert de la norme PGOC et des chartes applicables aux gestionnaires de réseaux.
- Chargé de projet assurant l’interface entre l’entreprise de TP et les valideurs cartographie d’ENEDIS.
Les matériels utilisés
- Matériel de terrain : Cannes topographiques équipées de récepteurs GNSS Stonex S900A à convergence rapide.
- Logiciels métiers : AutoCAD Civil 3D couplé à des applicatifs de géotraitement pour la mise en conformité stricte au format d’échange ENEDIS (modèles de données types).
Résultats obtenus
L’accompagnement rigoureux d’ERP Services a garanti un flux de travail sans accroc :
- Relevé exhaustif de 100 % des ouvrages électriques neufs avant leur enfouissement.
- Aucun rejet de dossier lors du passage des plans dans les outils de vérification automatique d’ENEDIS.
- Intégration transparente et immédiate des nouvelles lignes dans le patrimoine numérique régional.
Les livrables remis
- Fichiers géoréférencés au format DWG/DXF parfaitement structurés selon les chartes ENEDIS.
- Fichiers d’attributs de données associés.
- Rapport de géo-référencement incluant les fiches de contrôle de précision (indicateurs de qualité du positionnement satellite).
Les bénéfices pour le client
- Clôture rapide des chantiers : Les entreprises de travaux publics obtiennent la validation de leurs récolements du premier coup, accélérant la réception des travaux par ENEDIS et la libération des cautions financières.
- Conformité réglementaire totale : Le maître d’ouvrage (souvent la collectivité ou ENEDIS elle-même) est en parfaite conformité avec le décret anti-endommagement des réseaux.
- Sécurité à long terme : La position exacte des câbles sous le trottoir ou la chaussée est connue avec une précision centimétrique, éliminant tout risque lors des futures interventions de voirie ou de raccordement de abonnés.
- Économie de moyens : Le relevé en tranchée ouverte évite d’avoir à refaire une campagne de détection électromagnétique ou par géoradar complexe une fois le sol refermé.
FAQ

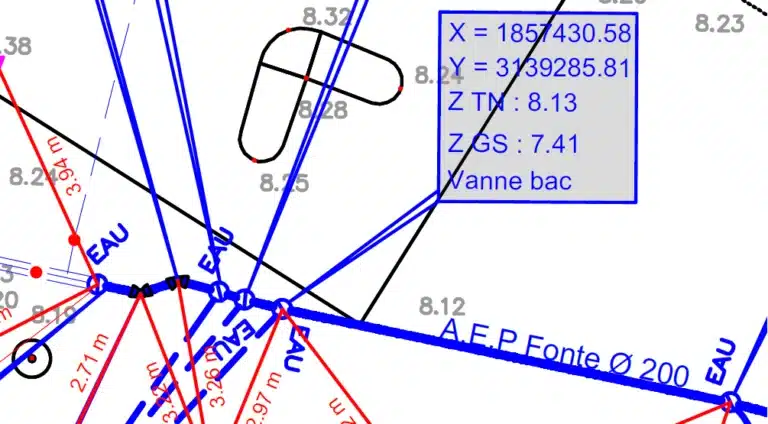

Qu’est-ce qu’un PGOC chez ENEDIS ? Le PGOC (Plan de Géo-Référencement des Ouvrages Construits) est un document technique standardisé obligatoire. Il synthétise le positionnement géographique exact en Classe A et les caractéristiques techniques des nouveaux réseaux électriques souterrains construits, afin qu’ENEDIS puisse mettre à jour ses bases de données cartographiques.
Pourquoi privilégier le relevé en tranchée ouverte plutôt qu’après remblayage ? Relever les réseaux en tranchée ouverte permet de voir directement le câble et ses accessoires. C’est la méthode la plus fiable et la plus économique, car elle garantit une précision absolue sans l’incertitude liée aux méthodes de détection indirectes à travers le sol après remblaiement.
Que se passe-t-il si un plan PGOC ne respecte pas la charte ENEDIS ? ENEDIS utilise des outils de contrôle automatisés. Si un calque est mal nommé, si un bloc topographique est manquant ou si les attributs obligatoires ne sont pas renseignés, le dossier est automatiquement rejeté. C’est pourquoi faire appel à un prestataire spécialisé comme ERP Services est indispensable pour s’assurer de la conformité du fichier dès le premier envoi.
Intervenez-vous sur toute la France pour les dossiers ENEDIS ? Oui. ERP Services dispose de la réactivité et de la mobilité nécessaires pour accompagner les entreprises de TP et les directions régionales d’ENEDIS sur l’ensemble du territoire, en nous adaptant aux plannings de déploiement des chantiers.
