Détection de réseaux enterrés

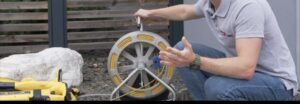

Pas en détection électromagnétique classique. Un réseau non conducteur ne renvoie aucun signal. Deux options selon la configuration : sonde traçable introduite depuis un ouvrage accessible, ou géoradar. La faisabilité se juge site par site. La profondeur, la nature du sol et la présence éventuelle d'un fil traceur d'origine sont déterminants.

Oui. Les plans facilitent le travail, ils ne le conditionnent pas. On démarre par un repérage exhaustif des affleurants, on complète par un balayage EM systématique aux différentes fréquences, et on passe le géoradar sur l'emprise si le sol s'y prête.

Le détecteur EM suit un signal, injecté ou capté, sur un réseau conducteur. Le géoradar émet des impulsions radio et analyse les échos renvoyés par les variations du sous-sol, ce qui permet de repérer des ouvrages non conducteurs et des anomalies géologiques. Les deux technologies ne se remplacent pas. Elles se complètent.

La plupart des réseaux courants se détectent entre 0 et 3 m avec le matériel adapté. Les performances dépendent du matériau, du diamètre, de la nature du sol et de son humidité. Un géoradar en sol argileux humide voit sa portée fortement réduite. En sol sableux sec, il descend nettement plus bas.

La fibre elle-même n'émet aucun signal, elle n'est pas conductrice. La localisation passe par les éléments conducteurs associés (armures métalliques, fil traceur d'origine), par sondage des fourreaux depuis les chambres, ou au géoradar pour les tracés isolés. C'est un cas fréquent sur les infrastructures télécom récentes.

Sur une mission avec géoréférencement, la classe A de la norme NF S70-003 (incertitude inférieure à 40 cm en X, Y et Z) est atteignable dans la majorité des configurations. La classe est indiquée réseau par réseau dans le livrable, jamais globalisée à l'ensemble du chantier.

Une petite emprise avec faible densité de réseaux se traite en demi-journée sur site. Un site industriel étendu ou une mission complète avec géoréférencement et DAO mobilise plusieurs journées de terrain, et un temps de bureau équivalent pour le traitement.

C'est vivement recommandé. Un forage géotechnique qui touche un réseau, c'est un arrêt de chantier, un constat contradictoire, et une réparation à la charge de qui n'a pas pris les précautions. La détection préalable est devenue une pratique standard chez les géotechniciens sérieux, et une condition posée par certains exploitants avant intervention.

La norme NF S70-003 définit trois classes de précision cartographique. Classe A : incertitude sous 40 cm. Classe B : entre 40 cm et 1,50 m. Classe C : incertitude au-delà de 1,50 m, ou position inconnue. Un plan exploitant est très souvent en classe B ou C. Le passer en classe A nécessite des mesures terrain, dans un cadre réglementaire précis.

Dès que la classe de précision annoncée par l'exploitant est incompatible avec l'intervention prévue. Concrètement, travailler à proximité immédiate d'un réseau sensible (gaz, HT) avec une donnée en classe B ou C expose l'exécutant à une responsabilité en cas d'endommagement. Passer en classe A par investigations complémentaires sécurise l'intervention et modifie le partage de responsabilité prévu à l'article L554-1 III bis du Code de l'environnement.
