Détection de réseaux enterrés

Ne pas connaître l’emplacement exact d’une canalisation enterrée dans le sol peut s’avérer très dangereux. Les ruptures de câbles sous terre, casses de réseaux, ruptures de câbles électriques ou téléphoniques et ruptures des gaines en général peuvent être de graves erreurs. En effet, cela peut avoir un impact financier où retarder l’avancée de travaux en cours, voire porter atteinte aux ouvriers/riverains. C’est pour cela qu’ERP services vous propose la détection des réseaux enterrés de votre patrimoine.

Absolument essentielle pour tout travaux publics, la détection des circuits enfouis permet de détecter, géoréférencer et de cartographier des ouvrages, des circuits enterrés… à l’aide de données précises.

La détection des réseaux enterrés et le géoréférencement des réseaux sous le sol comme le système de canalisation, à proximité, est un enjeu majeur pour tout travaux publics. Elle se fait au moyen de diverses techniques non invasives utilisant des détecteurs de réseaux acoustiques ou magnétiques de haute technologie. La détection de circuits avec l’utilisation de détecteurs permet la mise à jour éventuelle des données et la localisation des circuits enterrés. L’objectif est d’enrichir les cartographies disponibles lors des travaux publics et donc, de limiter les incidents. Pour cela, de nombreuses normes et réglementations sont à respecter. Elles permettent notamment de sécuriser le projet, le terrain, les professionnels à proximité.

N’hésitez pas à faire appel à nous ! Étant disponible 7j/7, vous obtiendrez la livraison d’un devis gratuit de votre projet en moins de 24h.

Quels sont les différents réseaux enterrés et leur rôle ?

Il s’agit tout simplement des réseaux sous la terre. Ce sont les ensembles de conduites, tuyaux ou tubes se situant sous la terre ayant pour but le transport de fluides ou le passage de câbles.

2600 kilomètres : c’est la longueur des circuits enterrés qui alimentent la population parisienne chaque jour. Ces réseaux nous permettent d’être fourni en électricité, en eau potable, en fibre optique, en chauffage…

Développés au milieu du XIXe siècle, ces conduits invisibles, car souterrains ont permis une amélioration considérable de l’hygiène et du confort à Paris. En effet, après de grandes épidémies, une opération de nettoyage et de vidange étaient obligatoires. D’abord connus sous formes d’égouts, les réseaux enterrés ont peu à peu évolué pour apporter tout ce dont les habitants avaient besoins.

Le rôle de chacun des réseaux enterrés

  • Le réseau d’eaux pluviales : il sert à évacuer les eaux de pluie grâce aux chéneaux et aux caniveaux. Il assure donc leur gestion grâce à l’évacuation des eaux pluviales.
  • Le circuit d’eaux usées : il permet d’acheminer, vers des stations d’épuration, les eaux usées issues des activités humaines, domestiques, agricoles et industrielles. Elles sont assainies dans des stations de traitement et d’épuration pour que la qualité soit “propre”. L’objectif n’est pas de faire de la production d’eau potable mais de pouvoir la rejeter en milieu naturel, sans risques de pollution.
  • Le circuit d’eau potable :  collectées en milieu naturel, les eaux sont ensuite acheminées, via le circuit d’adduction, vers un réservoir de stockage. Après son traitement, et sa mise en stock, elle est alors distribuée grâce, elle aussi, à un circuit de gaines souterraines.
  • Les circuits d’électricité : ils permettent l’acheminement de l’énergie électrique (haute, moyenne HTA et basse tension BT) depuis les centres de production (centrales nucléaires, barrages, …) jusqu’à la consommation humaine.

En savoir plus : détection de réseau

  • Le circuit de chauffage urbain : il part d’une chaufferie centrale où le fluide est monté à très haute température puis transporté pour alimenter en chaleur des logements, écoles, hôpitaux et autres bâtiments publics ou privés. La direction de l’eau est principalement celle d’infrastructures comme celles citées ci-dessus.
  • Le circuit de froid urbain : à l’image de celui de chaleur, le système est constitué d’équipements collectifs de production et de distribution de fluide glacé, destinés au rafraîchissement des bâtiments publics et privés.
  • Le circuit de gaz : il alimente les bâtiments en gaz naturel pour le chauffage ou pour la cuisine.
  • Le circuit de fibre optique : récemment mis en place, il est utilisé pour la transmission à très haut débit de données numériques pour internet, la télévision et le téléphone.

En savoir plus : étude fibre optique

  • Le circuit de télécommunications : ce dernier a la particularité d’avoir différentes applications qui servent toutes un seul objectif : transmettre des messages, en passant par la télévision, l’ADSL ou le téléphone fixe.
  • Le circuit d’éclairage public : des lampadaires aux feux de signalisation, en passant par les affichages publicitaires, ce circuit public alimente tous les supports d’éclairages du domaine public. Il substitue peu à peu, pour des raisons climatiques et esthétiques, le réseau à l’origine aérienne.

Contactez- nous pour une réelle expertise et obtenez la livraison d’un devis gratuit en 24h.

En savoir plus : inspection nocturne éclairage

Quelles sont les réglementations à respecter ?

On distingue trois règles relatives à l’enfouissement des canalisations

L’enfouissement des gaines et leur raccordement aux réseaux publics sont très réglementés. En effet, il faut respecter :

  • Des profondeurs minimales variables selon la nature des différents fluides ;
  • Des distances : on distingue les réseaux secs (électricité, téléphonie, etc.), ainsi que les réseaux humides (potable, pluviales, usées…). Les distances minimales à respecter concernent, d’une part, la profondeur d’enfouissement et, d’autre part, les espacements entre les canalisations ;
  • Chaque circuit souterrain doit être signalé par un grillage avertisseur de couleur distincte (norme NF EN 12613)

Les avantages

Cette prestation présente plusieurs avantages significatifs pour les projets de construction et d’aménagement. Tout d’abord, grâce à notre matériel elle permet de prévenir les accidents graves sur les chantiers en évitant les dommages involontaires aux infrastructures souterraines telles que les câbles électriques, les conduites de gaz, d’eau ou d’assainissement.

En identifiant précisément l’emplacement de ces réseaux de différentes manières (utiliser une sonde, une aiguille détectable ou autre outils),  techniques et précises avec notre localisateur ou notre détecteur, la détection ou la radiodétection réduit les risques d’interruption et assure la sécurité des services publics et les coûts associés à la réparation des dommages. De plus, en optimisant la planification des travaux, elle contribue à réduire les retards et les dépassements de budget, ce qui permet d’améliorer l’efficacité globale du projet.

Enfin, en assurant la conformité aux réglementations en matière de sécurité et d’environnement, la détection ou la radiodétection des réseaux enterrés favorise une approche responsable et durable de la construction, garantissant la protection des travailleurs, de la communauté locale et de l’environnement.

Si vous êtes intéressés, on vous offre la livraison d’un devis gratuit en 24h.

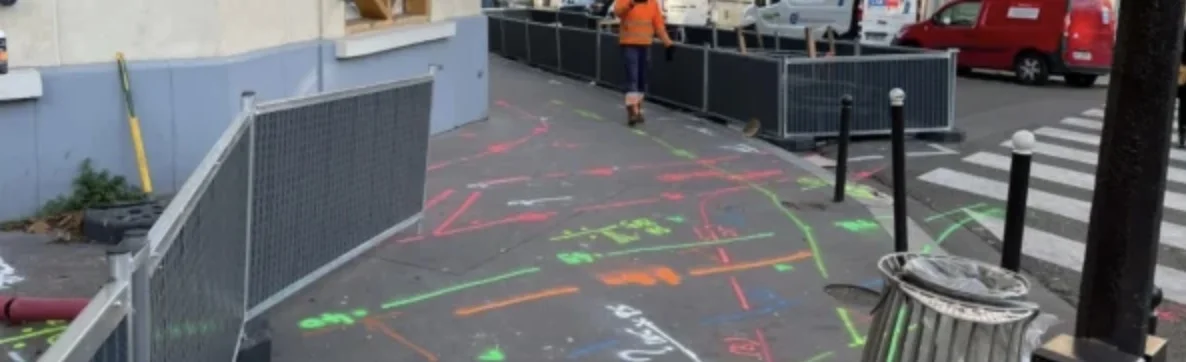

À chaque type de réseau enterré sa couleur

Chaque circuit enterré doit être signalé par un grillage avertisseur de couleur distincte (norme NF EN 12613) :

  • rouge (électricité) ;
  • jaune (gaz) ;
  • vert (télécommunication/vidéo) ;
  • bleu (eau potable) ;
  • gris (eaux usées) ;
  • marron (assainissement).

Les plans concernant les réseaux

Le plan de chantier (tracés avec altimétries, pentes, etc…) un document technique qui est  nécessaire pour concevoir les réseaux et conduites, vérifier leurs croisements, leur utilisation,  établir les tranchées et étudier la nécessité d’un relevage.

Le plan de récolement consiste à vérifier à la fin des travaux, ce qui a été effectivement réalisé. Il est très utile pour conserver en mémoire la localisation des tracés précis de conduites devenus invisibles une fois que la végétation a repoussé.

La composition des réseaux

Pour les réseaux secs et l’adduction hydrique :

Préférez les câbles posés sous fourreaux (gaines annelées TPC*2), qui facilitent leur remplacement ou l’adjonction de nouveaux câbles. Chaque fourreau est aiguillé avec un filin imputrescible dépassant de part et d’autre et servant de tire-câble.

Pour les réseaux humides :

Préférez les tubes à joint qui simplifient la mise en œuvre des canalisations en PVC de diamètre 100 mm ou 125 mm. Sinon, emboîtez et collez les éléments. Respectez une pente de 1 cm/m pour les eaux pluviales issues de pluies et de 3 cm/m pour les eaux-vannes.

Quels sont les problèmes rencontrés concernant la détection des réseaux enterrés ?

Pour les canalisations non visitables et/ou visitables, voici les questions qu’on peut se poser.

Ce réseau est-il fonctionnel ?

Il faut pour cela vérifier s’il n’est pas obstrué / bouché et s’assurer de son bon état avec précision (fissure, effondrement, fuites). Il faut également s’assurer de la bonne mesure de son diamètre, de ses côtes et de sa profondeur. Enfin, ses matériaux doivent être aussi vérifiés afin de voir s’ils sont toujours conformes et fonctionnels.

Les autres vérifications à faire pour le circuit souterrain

  • Ce réseau est-il bien raccordé ? S’assurer que c’est le cas ;
  • Sécuriser un chantier pour s’assurer que les usagers ne risquent rien ;
  • Mettre à jour la localisation précise des canalisations enterrées ;
  • Matérialiser avec exactitude ses réseaux ;
  • Déterminer l’origine d’un dégât des eaux ;
  • Éviter de gros dégâts du fait d’un écoulement d’eau anormal et/ou de l’humidité générée (inondations liées aux orages par exemple).

Le récolement en tranchée ouverte

  • Améliorer le rendement de l’eau potable ;
  • Limiter les risques inhérents ou issus d’un écoulement  anormal sur le circuit d’eau potable.

Géoréférencement des réseaux enterrés

Enfin, nous proposons de géoréférencer vos ouvrages et réseaux avec notre matériel en reprenant les données que le géoradar nous a fournies. Puis, nous réalisons un recollement sur plan à l’aide d’outils qui sont les suivants :

  • Récepteur GNSS : permet d’obtenir un positionnement fiable et précis ;
  • Station totale robotisée : permet une solution rapide et fiable pour mesurer et implanter des points ;
  • Tablette spéciale et son logiciel permettent de réaliser et de suivre le levé topographique en temps réel.

Un détecteur de fréquences électriques disponible sur le marché, doté d’un générateur de signal intégré, ce générateur offre une méthode efficace pour localiser les sources électriques avec précision. Grâce à une pince de tension électrique et un radar localisateur, ce dispositif permet de repérer rapidement les câbles et les fils sous tension dans les murs ou le sol. Son stock de fonctionnalités avancées en fait un outil indispensable pour les professionnels de l’électricité.

Quelles solutions proposent ERP-SERVICES ?

ERP-SERVICES propose son savoir-faire et sa propre méthode pour localiser et détecter votre réseau d’assainissement à l’aide d’outils performants tels que le géoradar ou le localisateur. Il va permettre au technicien de retrouver l’emplacement exact du réseau mais aussi de donner les côtes et profondeurs (au maximum à 3m de profondeur) avec une précision de classification de classe A (40cm pour les réseaux rigides). Lorsque le technicien passe le long de la chaussée, le signal de la sonde ou les fréquences d’ondes électromagnétiques émises par le l’outil c’est-à-dire le localisateur ou le détecteur se réfléchissent. Ces fréquences entrent en contact avec un circuit, ce qui se représente sur l’écran sous forme de parabole et indique au technicien que le circuit est juste en dessous et va donc pouvoir marquer la profondeur et les côtes sur le sol.
C’est une solution dont l’efficacité, la précision et la valeur sont reconnues, en faisant appel à la détection ou la radiodétection avec fréquence  de votre réseau par géoradar, vous limitez le risque de potentielles erreurs et une bonne classification de vos circuits, notamment en classe A

Contactez-nous pour une réelle expertise et obtenez la livraison d’un devis gratuit en 24h.

Les huit solutions possibles apportées par ERP Services :

  • Sécurisation du chantier ;
  • Mise à jour de l’emplacement des réseaux ;
  • Matérialisation des réseaux avec exactitude ;
  • Détermination de l’origine d’un dégât des eaux ;
  • Amélioration du rendement de l’eau potable ;
  • Limitation des risques inhérents ou issus d’un écoulement anormal sur le circuit d’eau potable ;
  • Le géoréférencement des circuits souterrains ;
  • Prévention de gros dégâts du fait d’un écoulement anormal et de l’humidité générée.

En faisant appel à ERP-SERVICES pour sa technique d’expert, étant disponible 7j/7, vous obtiendrez la livraison de d’un devis gratuit en moins de 24h
